PROJECT CASE
여수 여운향 풀빌라 수영장 히트펌프 설치 후기
전남 여수 풀빌라에서 수영장 히트펌프·수영장 열교환기·가스 온수기 연계 설비를 현장 조건에 맞춰 구성한 기록입니다.
온수 수영장히트펌프여과 설비배관·설비 보완유지관리·AS
- 현장 지역
- 전남 여수
- 시설 유형
- 풀빌라
- 공사 구분
- 수영장 히트펌프 설치
- 시공 시기
- 2024년 1월
01
현장 상황과 요청
전남 여수 풀빌라의 수영장 히트펌프 설치 현장입니다. 블로그에 공개된 현장 조건과 작업 범위를 기준으로 홈페이지용 사례를 정리했습니다.
02
현장 검토사항
- 목표 수온 도달과 가열 시간을 개선하기 위한 열원 재검토가 필요했습니다.
- 이미 진행된 건축 공정 안에서 배관 경로와 장비 설치 공간을 확보해야 했습니다.
- 설치 공간과 소음, 이용·유지관리 동선을 함께 검토해야 했습니다.
- 배관 길이에 따른 열손실과 순환 밸런스를 함께 확인해야 했습니다.
03
검토 및 설계 방향
수영장 히트펌프·수영장 열교환기·가스 온수기 연계 설비·보일러 연계 설비·수영장 여과기를 개별 제품으로만 보지 않고 여과·순환 시스템·히트펌프 난방 시스템·열교환 난방 시스템·보조 열원 연계 시스템이 함께 작동하도록 현장 조건을 검토했습니다. 확인되지 않은 모델명이나 성능 수치는 임의로 추가하지 않았습니다.
04
주요 시공 내용
- 수영장 도면과 현장 설비 조건 검토
- 장비 연결을 위한 벽체 코어 천공
- 수영장 여과기 설치
- 수영장 전용 히트펌프 설치·배관 연결
- 수영장 열교환기 계통 구성
- 보조 열원 연계와 운전 조건 구성
- 점검과 유지관리를 고려한 바이패스 배관 구성
05
시공 과정
- 01
현장 조건과 기존 설비 상태 확인
- 02
도면·배관 경로와 장비 위치 검토
- 03
수영장 도면과 현장 설비 조건 검토
- 04
장비 연결을 위한 벽체 코어 천공
- 05
수영장 여과기 설치
- 06
수영장 전용 히트펌프 설치·배관 연결
06

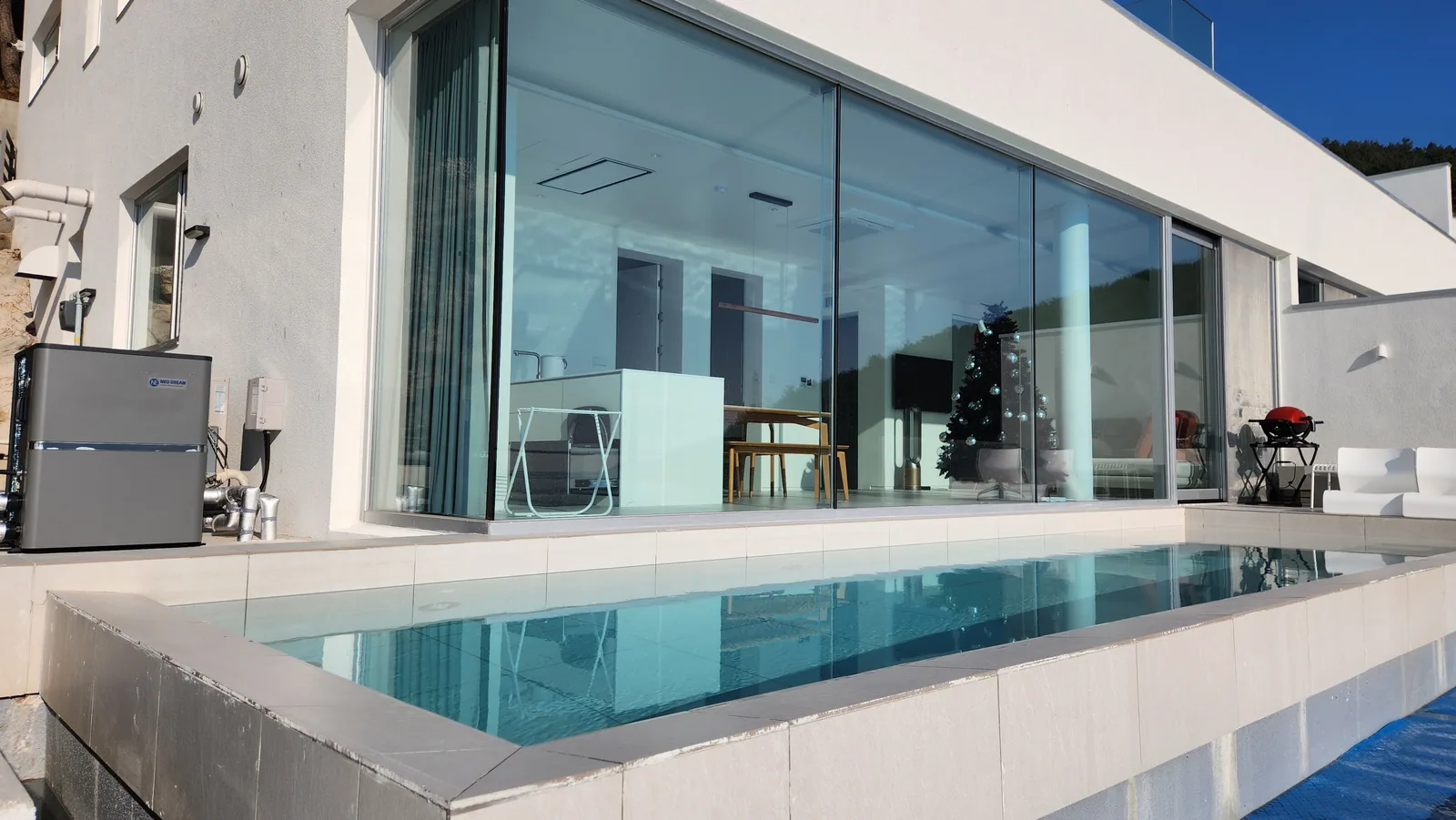

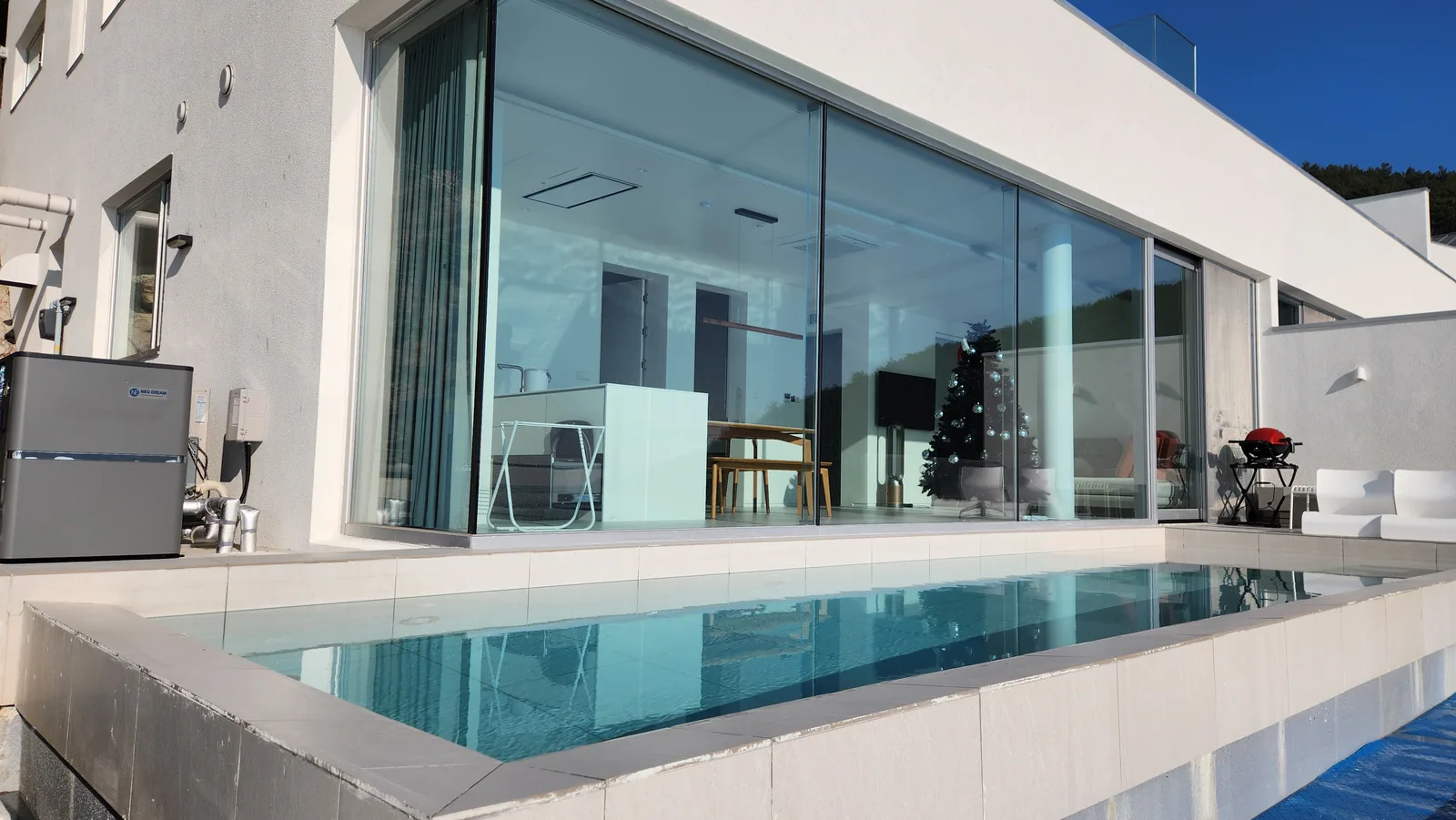

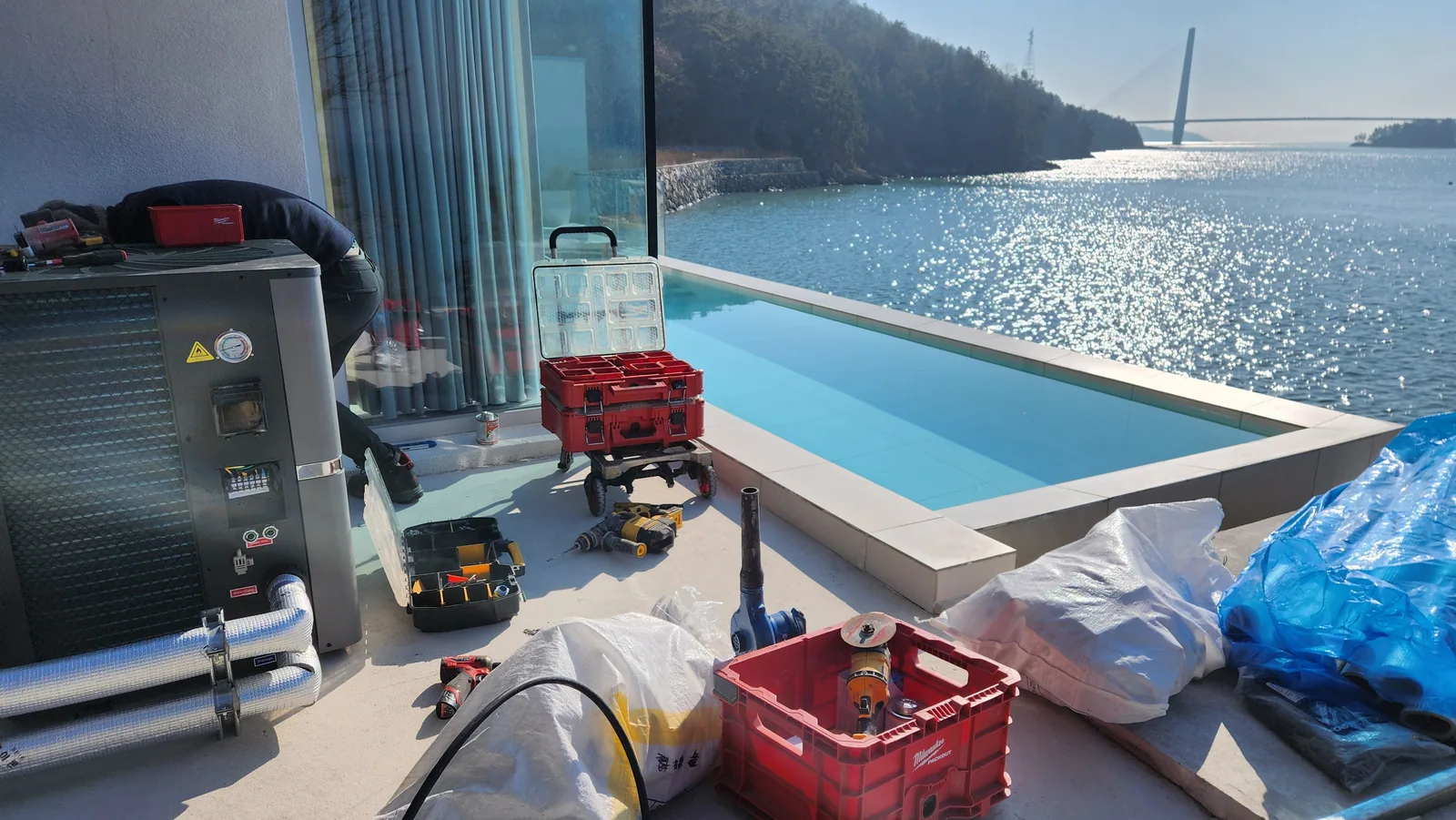

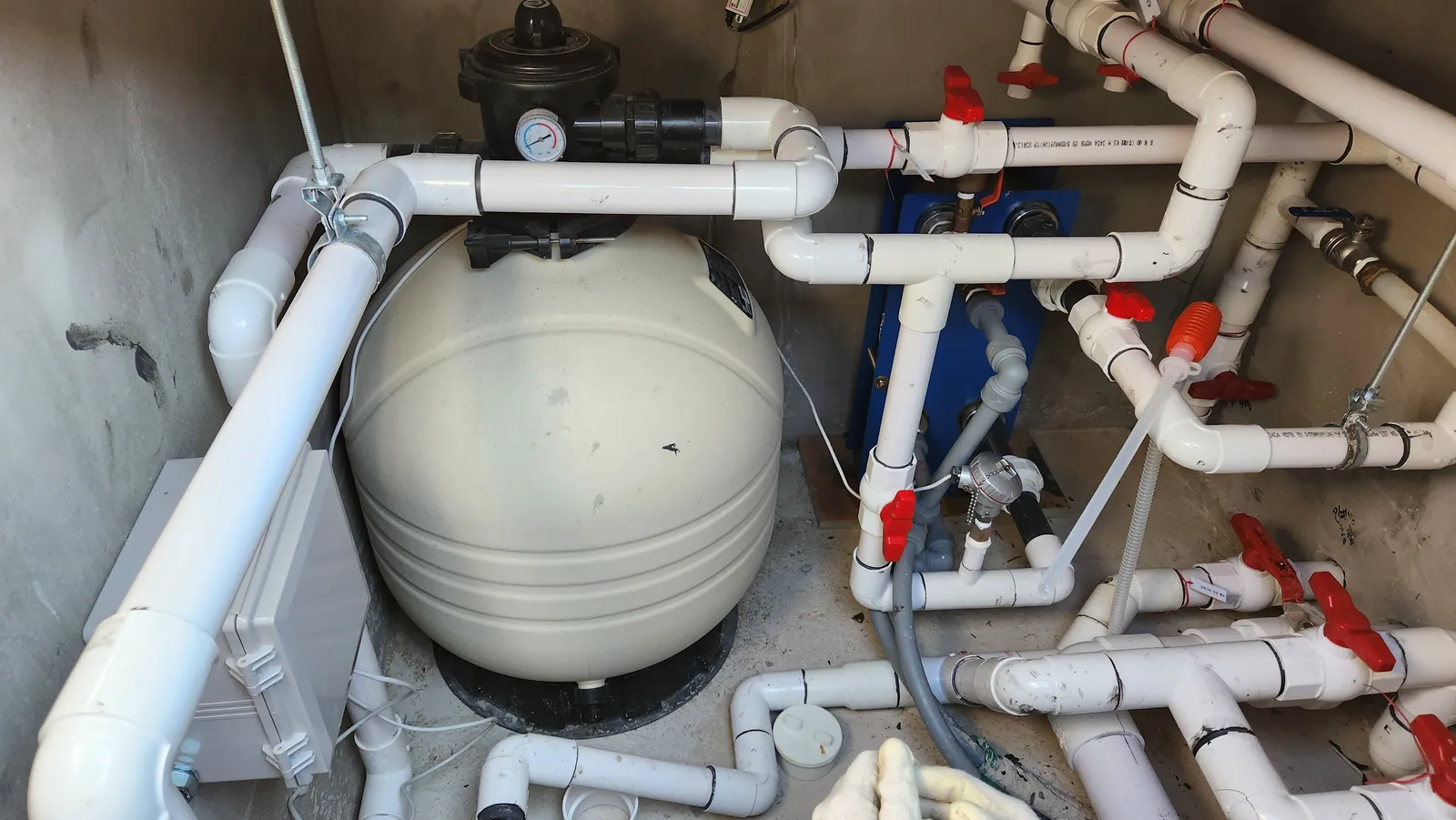

현장 사진
07
완료 후 확인 사항
- 설정 온도와 실제 수온 변화를 확인했습니다.
- 운영자에게 장비 사용과 기본 관리 방법을 안내했습니다.
현장별 수영장 규모와 배관·열손실 조건, 사용 환경과 관리 방식에 따라 결과가 달라질 수 있어 별도 검토가 필요합니다.
