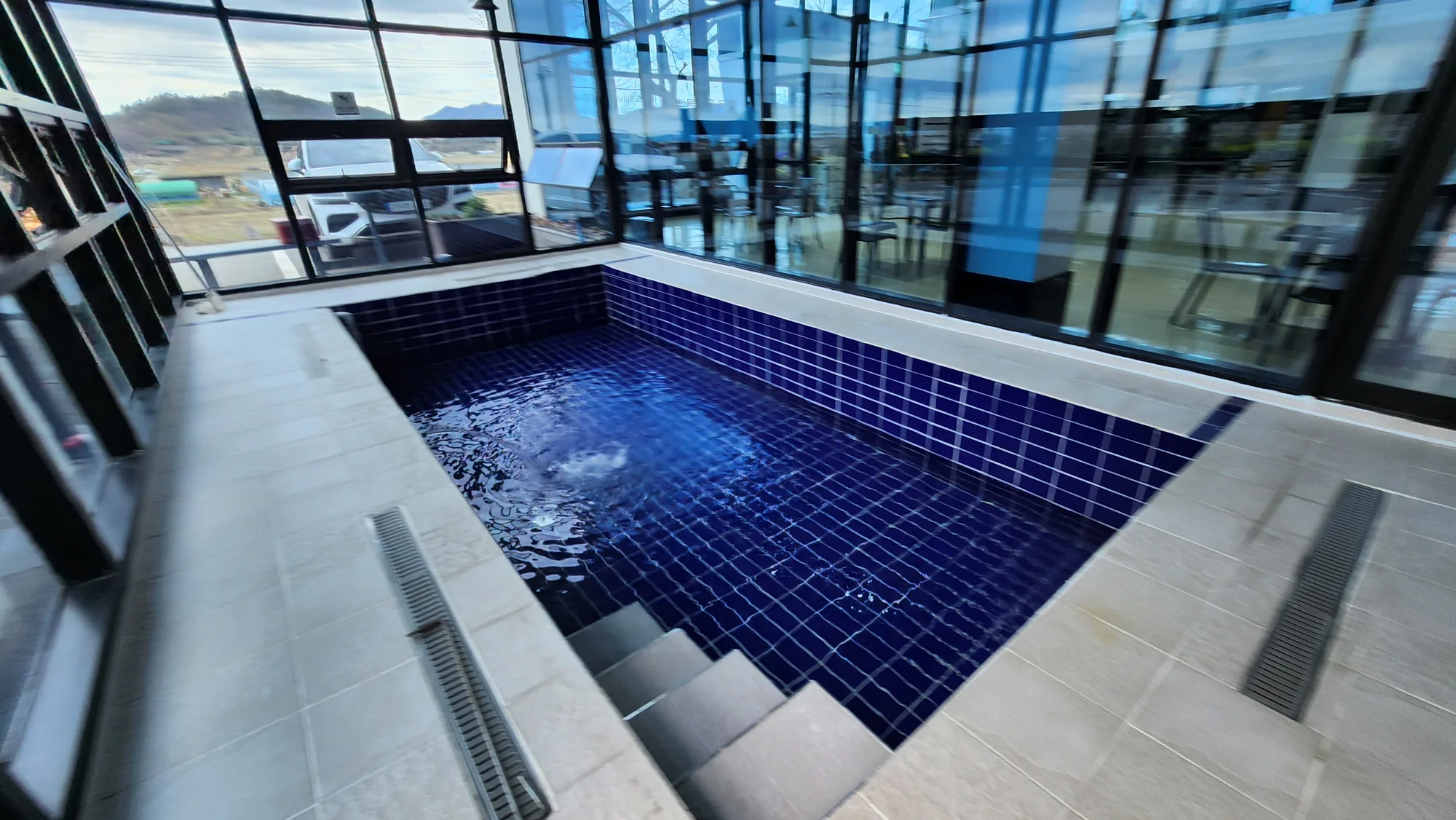

순천 독앤트리 수영장 흡입배관 재시공 사례
펌프 교체 후에도 흡입이 되지 않던 현장에서 매립 흡입배관 이상을 확인하고 약 50m의 외부 배관을 새로 시공했습니다.
배관·설비 보완유지관리·AS
- 현장 지역
- 전남 순천
- 시설 유형
- 애견카페
- 공사 구분
- 고장 진단·흡입배관 재시공
- 시공 시기
- 2026년 3월 말
01
현장 상황과 요청
2020년 5월 네오드림 장비가 설치된 현장에서 순환펌프가 물을 흡입하지 못하는 증상이 발생했습니다. 펌프를 교체해도 문제가 이어져 장비만이 아니라 흡입배관 전체를 점검했습니다.
02
현장 검토사항
- 순환펌프가 수영장 물을 흡입하지 못하는 상태
- 펌프를 교체한 뒤에도 동일하게 이어진 증상
- 매립 배관 이상 가능성으로 기존 배관을 그대로 사용하기 어려운 조건
03
검토 및 설계 방향
임시 고압호스를 연결해 펌프와 매립배관을 분리 점검한 뒤, 이상 원인이 매립 흡입배관 쪽에 있음을 확인했습니다. 기존 매립 구간을 무리하게 재사용하지 않고 외부로 새 흡입배관을 구성했습니다.
04
주요 시공 내용
- 순환펌프와 흡입배관 분리 진단
- 임시 고압호스를 이용한 원인 구간 확인

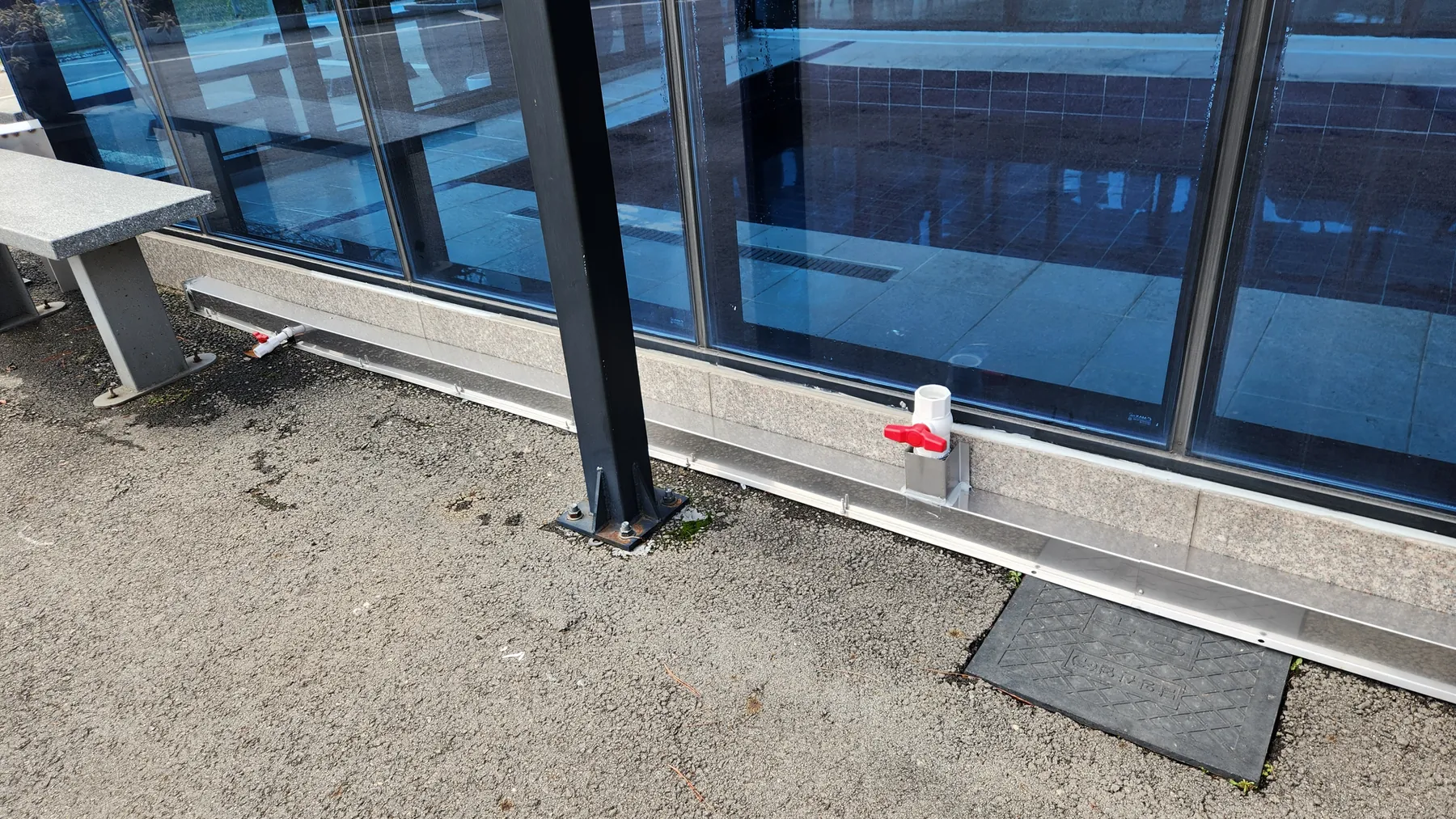

- 약 50m 외부 흡입배관 신설

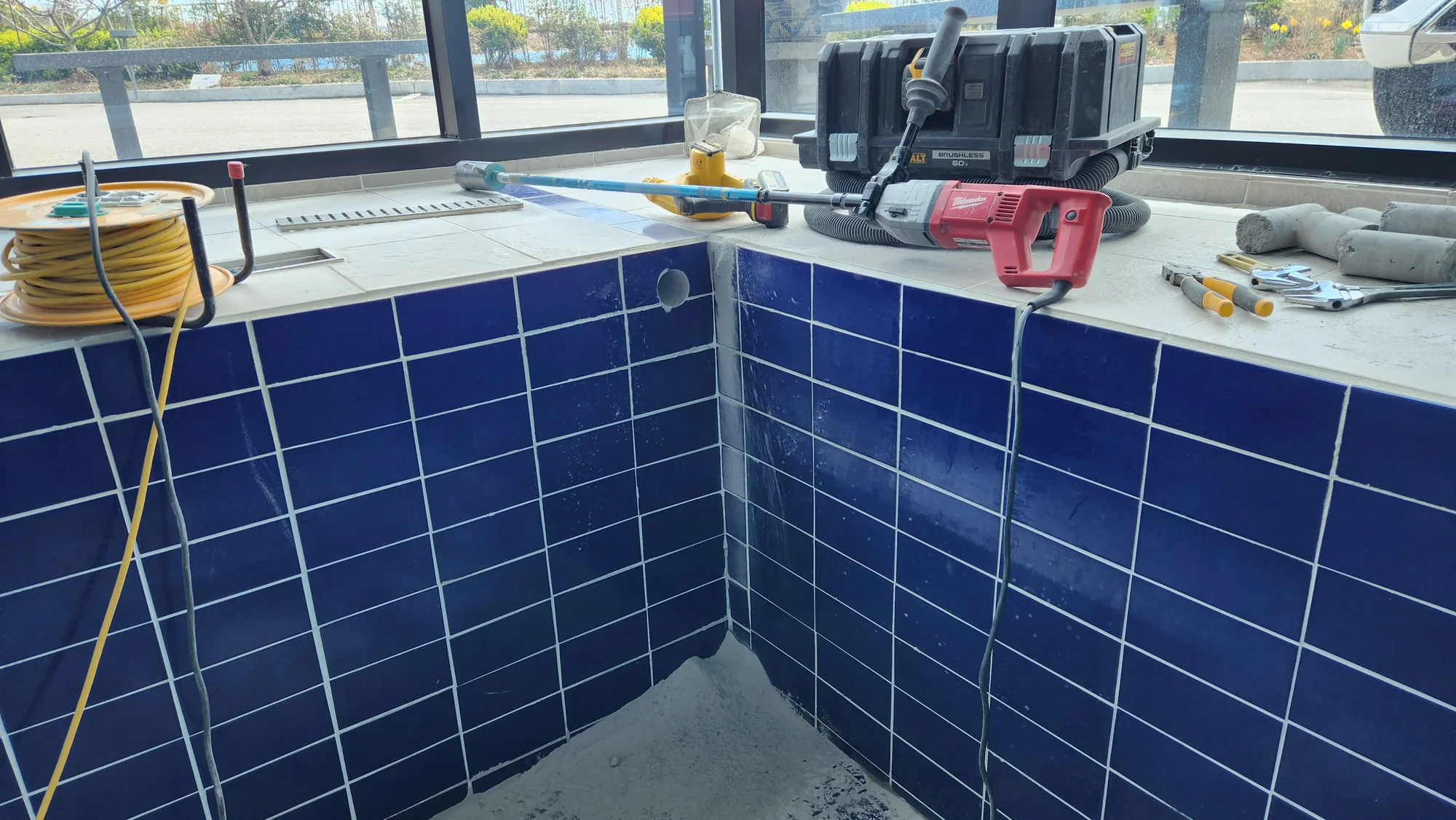

- 약 1,150mm 콘크리트 구간 65mm 건식 코어 천공
- 배관 보온과 지지대 설치
- 저점부 배수밸브와 장비측 밸브 구성
- 배관 연결 후 시운전
05
시공 과정
- 01
기존 펌프 운전 증상 확인
- 02
임시 배관으로 펌프와 매립배관 분리 시험
- 03
새 배관 경로 설정과 코어 천공
- 04
외부 흡입배관·보온·지지대 시공
- 05

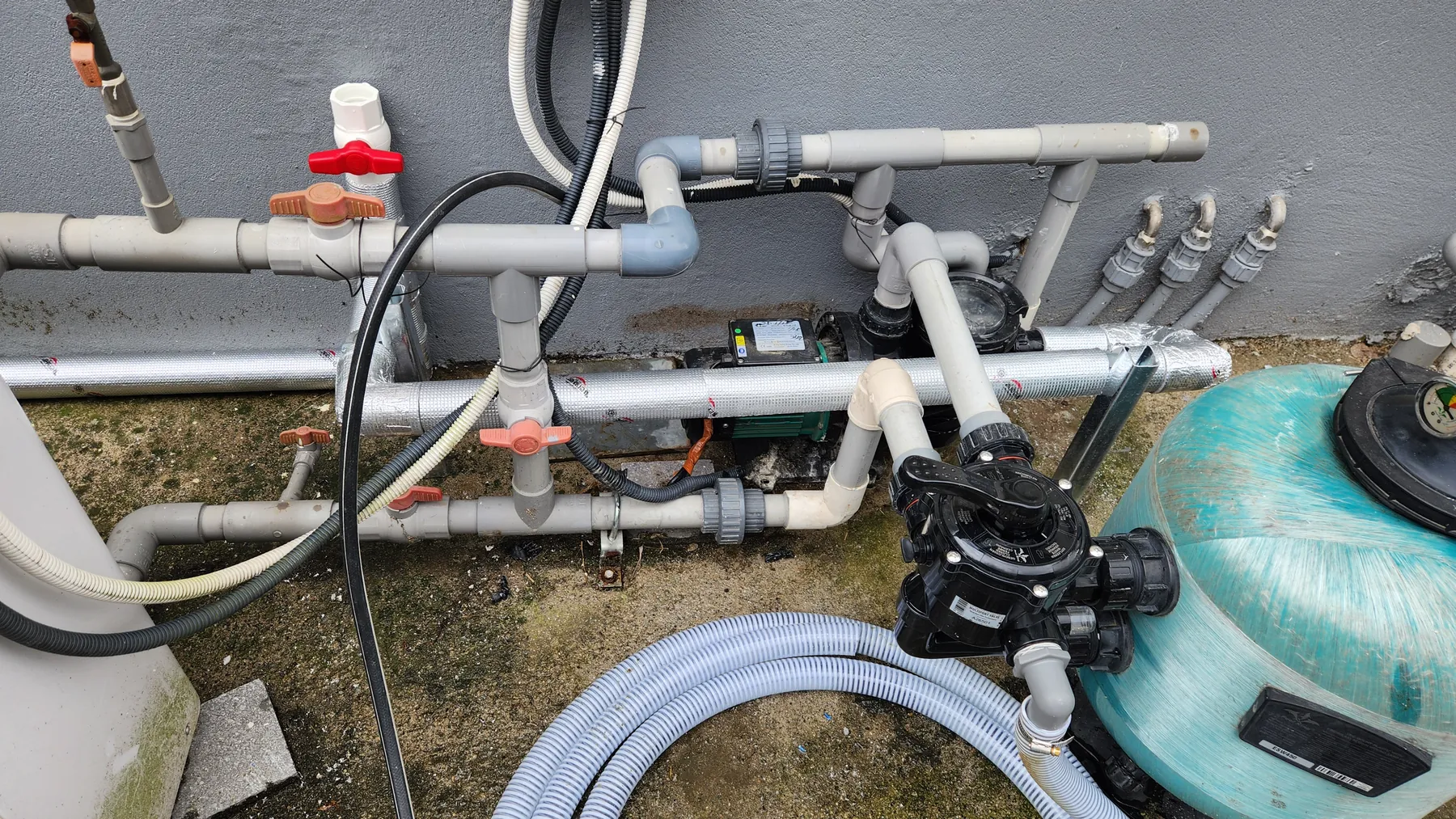

장비 연결과 공기 제거
- 06
누수·압력·유량 확인
06
현장 사진
07
완료 후 확인 사항

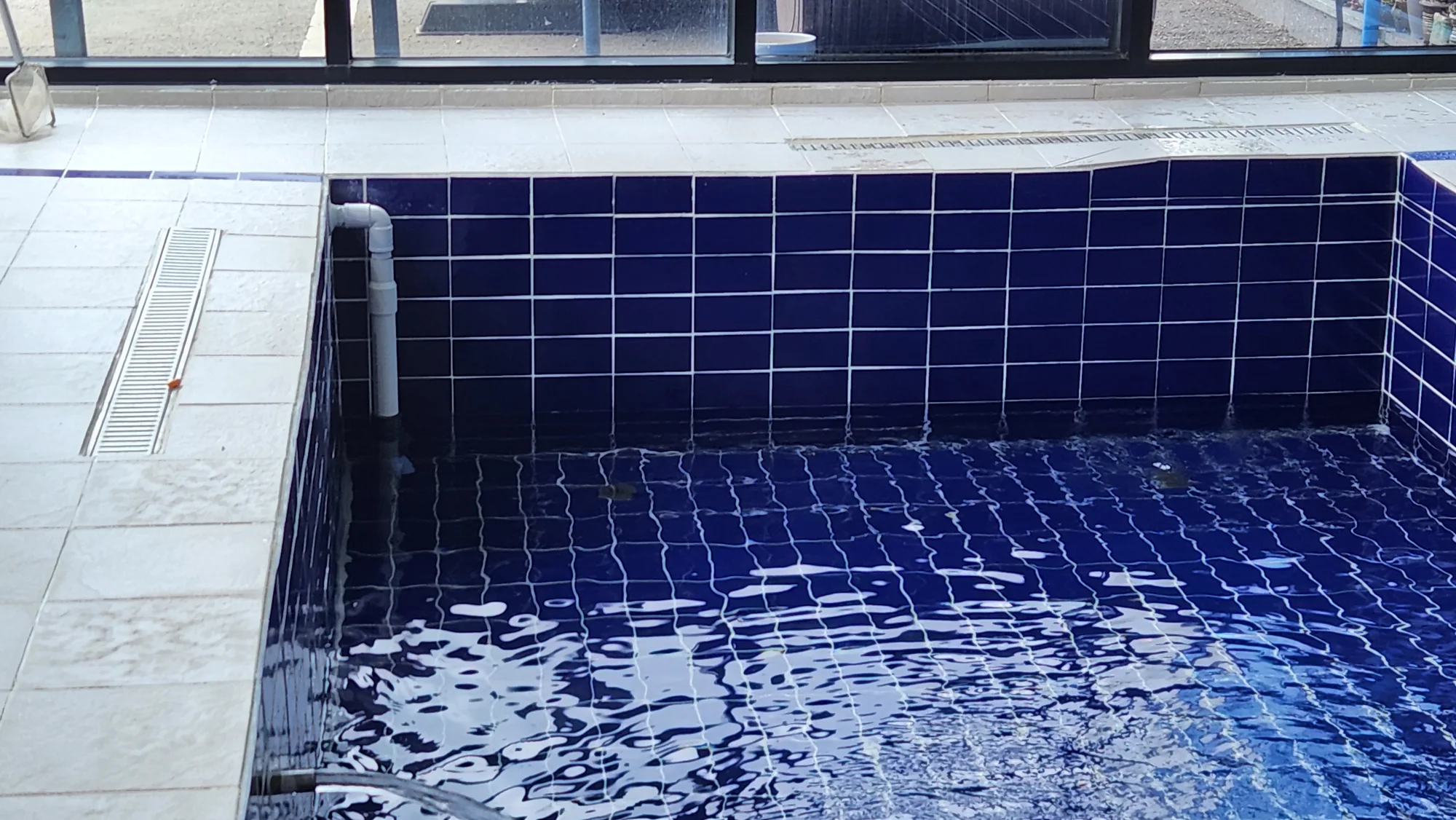

- 펌프 초기 물 채움과 공기 제거 상태 확인
- 배관 연결부 누수와 압력 상태 확인
- 순환유량과 정상 운전 여부 확인
현장별 수영장 규모와 배관·열손실 조건, 사용 환경과 관리 방식에 따라 결과가 달라질 수 있어 별도 검토가 필요합니다.
