물리적 여과
여과사 또는 사용 가능한 수영장용 여과재를 통해 순환수의 이물질을 걸러냅니다.

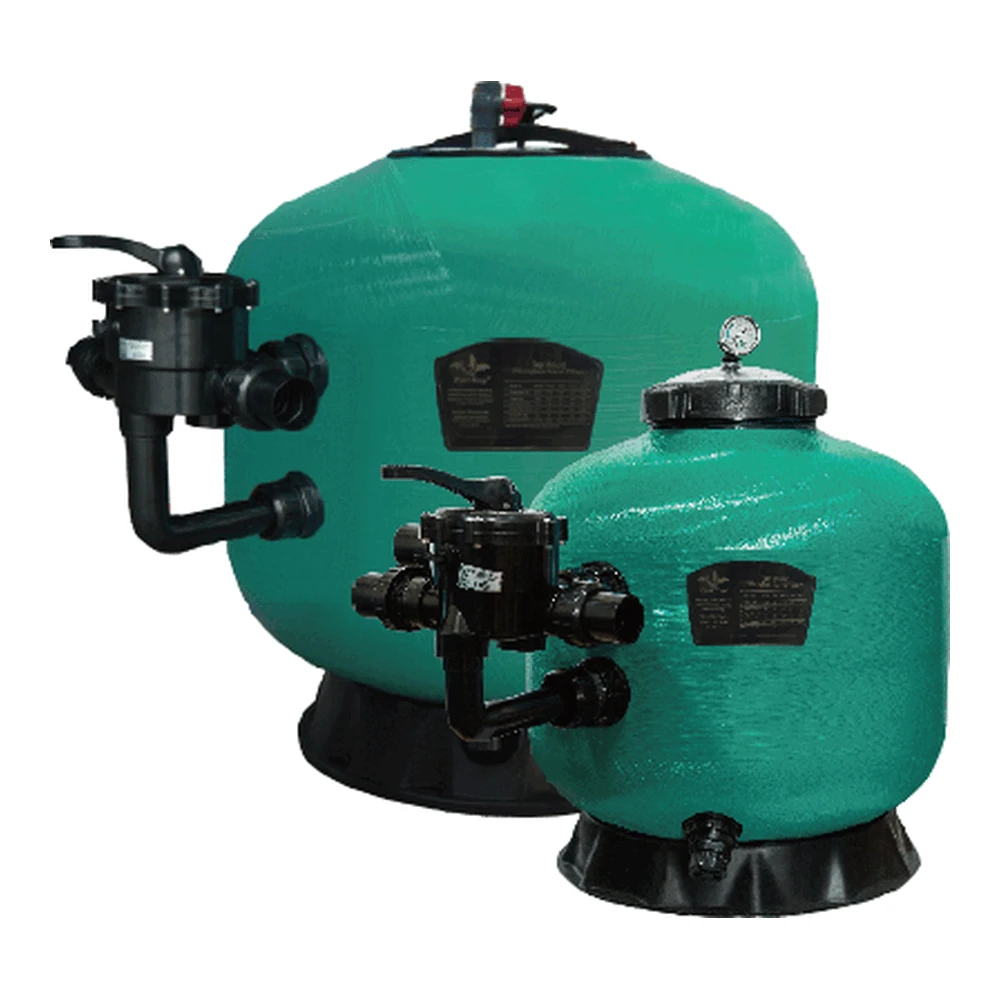

ESW 시리즈는 수영장용 샌드필터 제품입니다.
순환펌프, 여과사, 현장 배관자재, 전기공사 및 설치공사는 별도 구성될 수 있으므로 주문 전 상담을 통해 확인해 주십시오.
PRODUCT ROLE & FEATURES
순환수의 이물질을 걸러내는
수영장 여과설비의 중심
여과기 하나만 보는 것이 아니라 펌프 유량과 배관저항, 운영시간을 함께 확인해야 안정적인 여과 사이클을 확보할 수 있습니다.
FRP 탱크
내구성과 내식성을 고려한 FRP 탱크 구조를 적용했습니다.
UV 코팅
일반적인 실외 설치환경에서 자외선에 의한 표면 열화와 변색을 줄이는 데 도움을 줍니다.
사이드마운트 육방밸브
여과·역세척·헹굼·배수·순환과 배관 차단 기능을 선택합니다.
다양한 모델 구성
풀빌라부터 호텔 수영장까지 용량과 운전조건에 맞춰 선정할 수 있습니다.
유니온 연결구
배관 연결과 장비 분리, 점검과 유지관리의 편의성을 고려했습니다.
- 풀빌라
- 펜션
- 리조트
- 호텔
- 가정용 수영장
- 상업용 수영장
OPERATING CONDITIONS
설치환경과 운전조건을
함께 확인합니다
- 최고 사용압력
- 2.0bar
- 공장 시험압력
- 3.0bar
- 권장 사용수온
- 40℃ 이하
- 설치환경
- 실내 및 일반적인 실외 설치환경
- 권장 배관재질
- PVC VG1
- 여과 방식
- 수영장용 여과재를 통한 물리적 여과
MODEL & SPECIFICATION
ESW450부터 ESW1000까지
모델별 확정 사양
수영장 용량뿐 아니라 이용객, 배관 길이와 저항, 장비실 위치와 하루 운전시간을 함께 검토해 모델을 결정합니다.
| 모델 | 필터 직경 | 필터 높이 | 설계 유량 | 여과면적 | 배관 연결구 | 여과사 충진량 |
|---|---|---|---|---|---|---|
| ESW450 | 450mm | 665mm | 8㎥/h | 0.16㎡ | 40mm·40A | 45kg |
| ESW500 | 530mm | 710mm | 10㎥/h | 0.20㎡ | 40mm·40A | 85kg |
| ESW650 | 630mm | 810mm | 15㎥/h | 0.32㎡ | 40mm·40A | 150kg |
| ESW700 | 700mm | 880mm | 19㎥/h | 0.38㎡ | 40mm·40A | 200kg |
| ESW1000 | 1,000mm | 1,215mm | 27㎥/h | 0.79㎡ | 50A | 600kg |
ESW450 8㎥/h
- 직경 / 높이
- 450 / 665mm
- 여과면적
- 0.16㎡
- 연결구
- 40mm·40A
- 여과사
- 45kg
ESW500 10㎥/h
- 직경 / 높이
- 530 / 710mm
- 여과면적
- 0.20㎡
- 연결구
- 40mm·40A
- 여과사
- 85kg
ESW650 15㎥/h
- 직경 / 높이
- 630 / 810mm
- 여과면적
- 0.32㎡
- 연결구
- 40mm·40A
- 여과사
- 150kg
ESW700 19㎥/h
- 직경 / 높이
- 700 / 880mm
- 여과면적
- 0.38㎡
- 연결구
- 40mm·40A
- 여과사
- 200kg
ESW1000 27㎥/h
- 직경 / 높이
- 1,000 / 1,215mm
- 여과면적
- 0.79㎡
- 연결구
- 50A
- 여과사
- 600kg
NEODREAM FIELD GUIDE
수영장 용량별
여과기·순환펌프 권장기준
최대 적용용량이 아닌 네오드림의 일반적인 현장 적용을 기준으로 보수적으로 안내합니다.
위 기준은 네오드림의 일반적인 현장 적용을 기준으로 작성한 권장사양입니다. 실제 제품 선정은 수영장 용량뿐 아니라 이용 인원, 실내·실외 환경, 운영기간, 배관 길이, 배관저항, 고저차, 장비실 위치 및 하루 운전시간을 함께 검토해야 합니다.
이용객이 많거나 오염 부하가 높은 상업용 수영장은 여과기 용량에 여유를 두어 선정하는 것을 권장합니다.
ESW500과 표에 없는 50~60톤 구간을 포함한 경계 용량 현장은 네오드림 상담 후 최종 사양을 결정합니다.

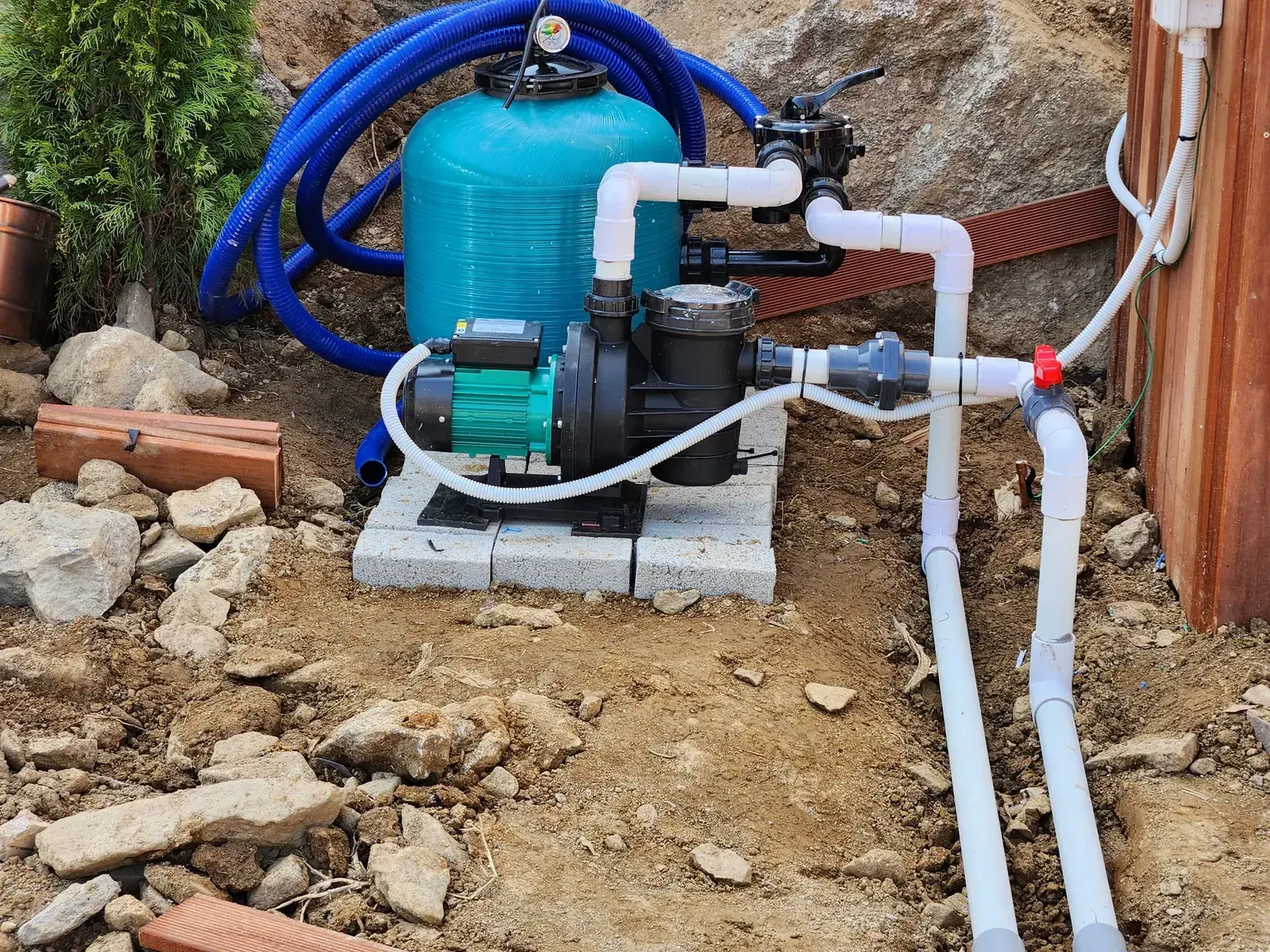

SIZE, SPACE & COMPONENTS
제품 치수와 유지관리 공간을
설치 전에 확인합니다
육방밸브 조작, 상부 커버 개방과 여과재 교체가 가능하도록 장비 주변에 충분한 작업공간과 바닥 배수를 확보합니다.
설치공간 확인
- 모델별 직경과 전체 높이 확인
- 상부 커버와 여과재 교체 공간 확보
- 사이드마운트 밸브 조작·분리 공간 확보
- 장비실 침수방지와 바닥 배수시설 확보
- 동파방지와 장기간 미사용 시 배수 고려
기본 제품 구성 확인
- 여과기 탱크
- 사이드마운트 육방밸브
- 상부 커버
- 압력계
- 사이트글라스
- 드레인 부품
- 분배관 또는 내부 집수관
- 클램프
- 고무패킹·O링
- 연결부속
주문 전 구성품을 확인해 주세요.
구성품의 형태와 수량은 모델 및 출고시기에 따라 일부 변경될 수 있으므로 주문 전 확인해 주십시오. 순환펌프, 여과사, 현장 배관자재, 밸브류, 전기공사 및 설치공사는 기본 포함품이 아닙니다.
PIPING & INSTALLATION
배관 규격과 시공기준을
명확하게 적용합니다
배관 구경과 재질, 흡입측 구조는 순환유량과 펌프 부하에 직접 영향을 줍니다.
내압성과 장기 사용을 고려한 PVC VG1 배관
CPVC 또는 수영장 설비에 적합한 고강도 접착제
과도한 축소와 급격한 굴곡을 줄여 유량저하 최소화
배관 길이, 저항과 고저차를 함께 계산
VG2, XL관과 주름관은 주 순환배관으로 권장하지 않음
충분한 수위를 확보하고 펌프 공회전 금지

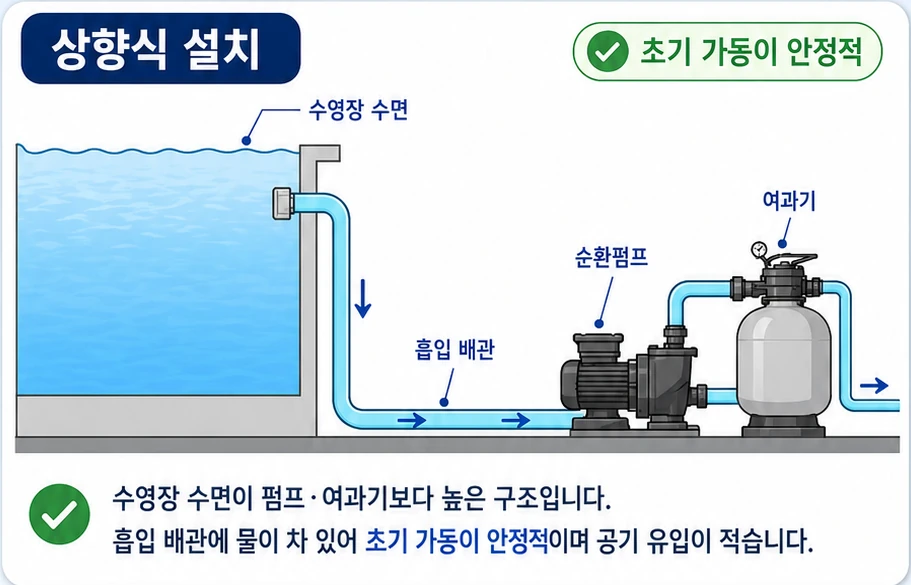

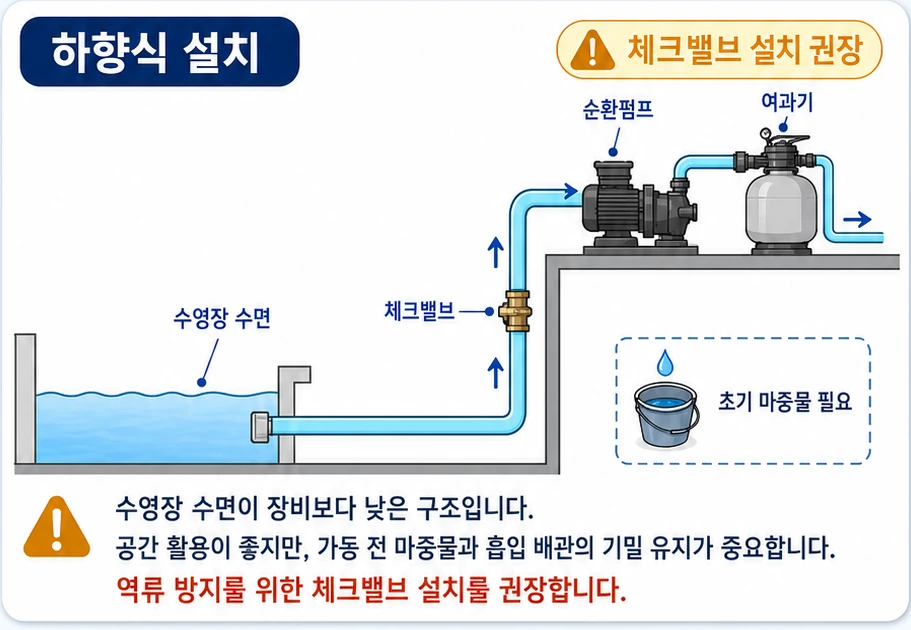

UPFLOW & DOWNFLOW
수면 높이와 장비 위치에 따라
배관구성이 달라집니다
현장 조건에 따라 체크밸브 위치와 배관구성이 달라질 수 있으므로 최종 설계는 현장 확인 후 결정합니다.
SIX-WAY VALVE
육방밸브 기능을 확인한 뒤
운전 위치를 선택합니다
밸브 위치를 바꾸기 전에는 반드시 순환펌프를 정지해야 합니다.
정상 여과 운전
여과사 내부 오염물 역세척
잔여 오염물 배출과 여과사 안정화
여과기를 통과하지 않고 외부 배수
여과기를 거치지 않고 물만 순환
배관 차단
펌프 작동 중 육방밸브 조작 금지
반드시 펌프를 정지한 후 밸브 위치를 변경하십시오. 육방밸브가 CLOSED 위치일 때는 펌프를 작동하지 마십시오.
BACKWASH & MAINTENANCE
역세척은 펌프 정지와
밸브 변경을 반복합니다
초기 정상압력을 기록하고 압력상승이나 순환유량 감소가 확인되면 역세척과 설비상태를 점검합니다.
- 01
순환펌프를 정지합니다.
- 02
육방밸브를 BACKWASH로 변경합니다.
- 03
펌프를 작동하고 배출수 오염상태를 확인합니다.
- 04
펌프를 정지하고 RINSE로 변경합니다.
- 05
짧게 헹굼 운전을 실시합니다.
- 06
다시 펌프를 정지하고 FILTER로 복귀합니다.
- 07
정상 운전을 시작하고 압력과 누수를 확인합니다.
압력·유량 기준
초기 압력 대비 약 0.3~0.5bar 상승하거나 순환유량이 감소하면 점검합니다.
정기 점검
펌프 프리필터 바스켓, 압력계, 유니온, 밸브와 배관 접합부의 누수를 확인합니다.
약품 주의
염소 및 산성 약품을 여과기 내부에 직접 고농도로 투입하지 않습니다.
장기 미사용
내부 물을 배수하고 겨울철 동파방지 조치를 실시합니다.
FILTER MEDIA
규정 충진량을 지키고
상태에 따라 교체를 검토합니다
제품에 적합한 수영장용 여과재를 모델별 규정 충진량에 맞춰 사용합니다.
여과사 교체주기는 고정된 보증기간이 아닙니다. 수질, 이용객과 오염도, 운전시간, 역세척 상태에 따라 달라집니다.
여과사가 뭉치거나 오염되고, 역세척 후에도 압력과 여과성능이 회복되지 않으면 교체를 검토합니다.
모델별 규정 충진량을 준수하고 최대 사용압력을 초과하지 마십시오.
NEODREAM ENGINEERING
제품 판매를 넘어
설계·선정·시공까지
네오드림은 수영장 용량과 운영환경을 분석해 여과기와 순환펌프를 선정하고, 신축 설계부터 잘못 시공된 여과설비와 배관 개선, 설치 후 운전과 유지관리까지 지원합니다.
FILTER SYSTEM CONSULTING
수영장 용량만 알려주셔도
여과기·펌프 사양을 검토해 드립니다.
풀빌라 수영장 여과기부터 호텔 수영장 여과설비까지 배관조건과 운영환경에 맞춰 ESW 샌드필터와 순환펌프를 각각 선정합니다.
상담 시 확인하면 좋은 정보
- 수영장 용량
- 실내 또는 실외
- 예상 이용 인원
- 하루 운전시간
- 배관 길이와 구경
- 고저차와 장비실 위치
- 기존 여과기·펌프 정보
- 기계실과 배관 사진
경계 용량과 상업용 수영장은 현장 조건을 확인한 뒤 최종 사양을 제안합니다.
