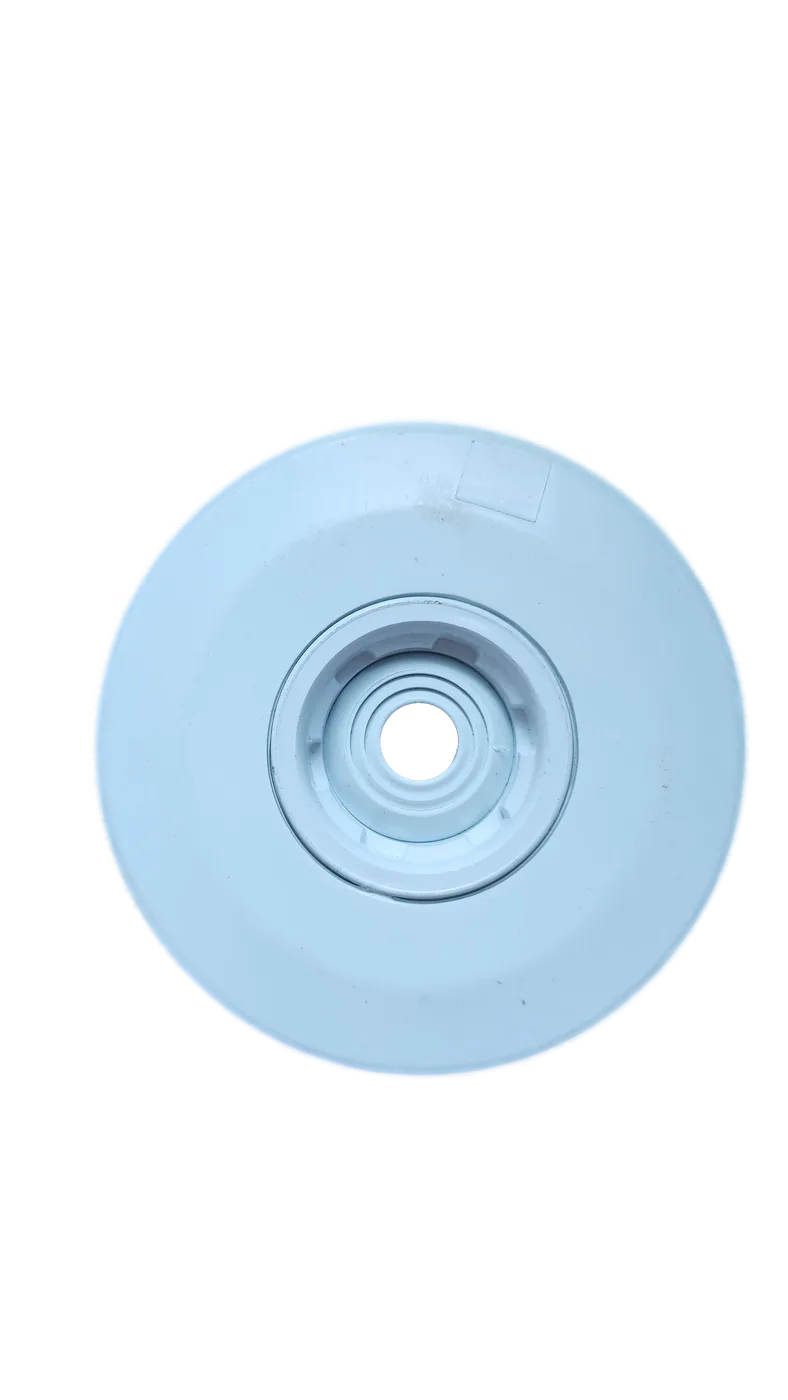

092828 INLETS
서플라이 인렛
- 외경
- 119mm
- 높이
- 66.5mm
- 연결부
- 50mm
PRODUCT LINEUP
설치 방식과 토출 목적에 맞춘 피팅
모든 모델은 콘크리트 수영장용 ABS 제품이며 현장 배관과 마감 조건을 확인해야 합니다.

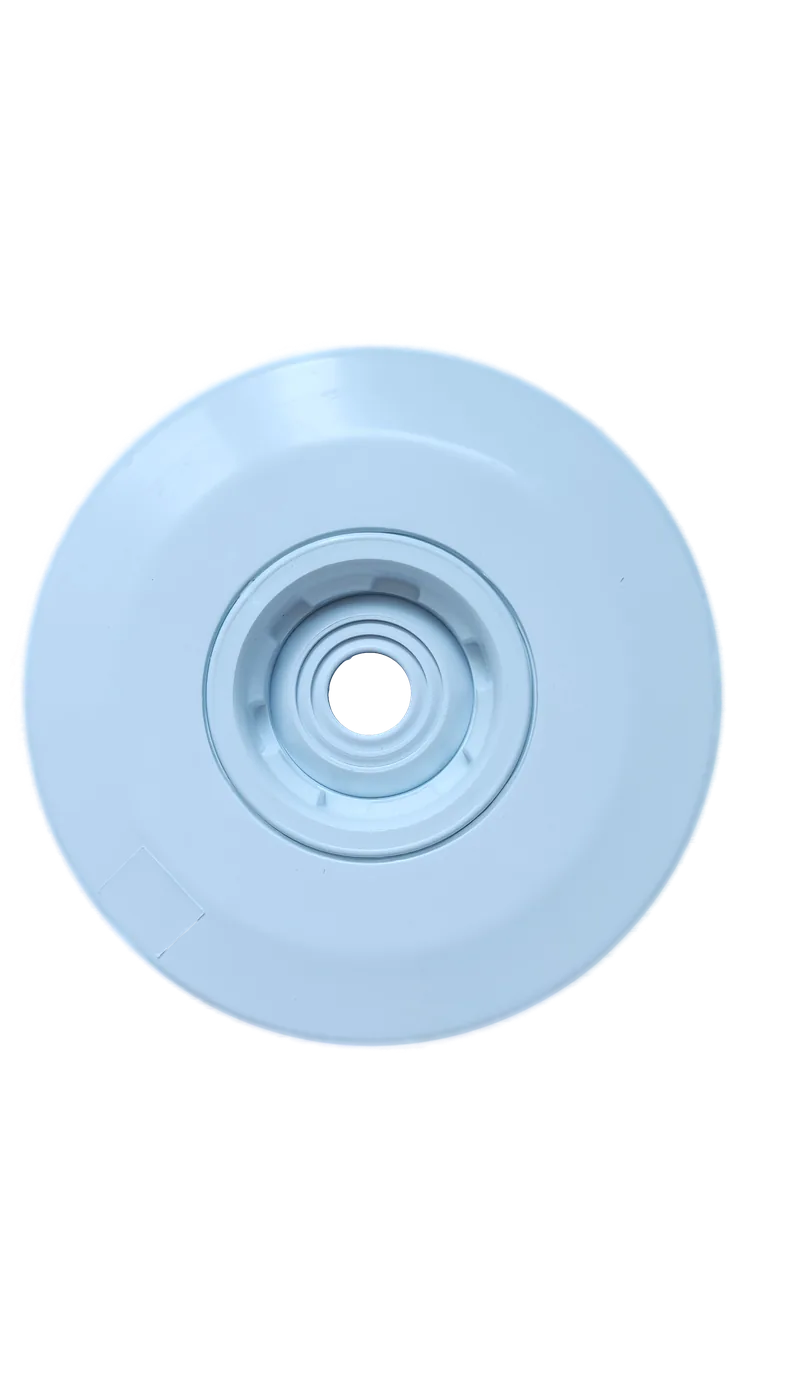

092828-1 INLETS
나사 체결형 인렛
- 외경
- 119mm
- 높이
- 66.5mm
- 나사 연결
- 53mm

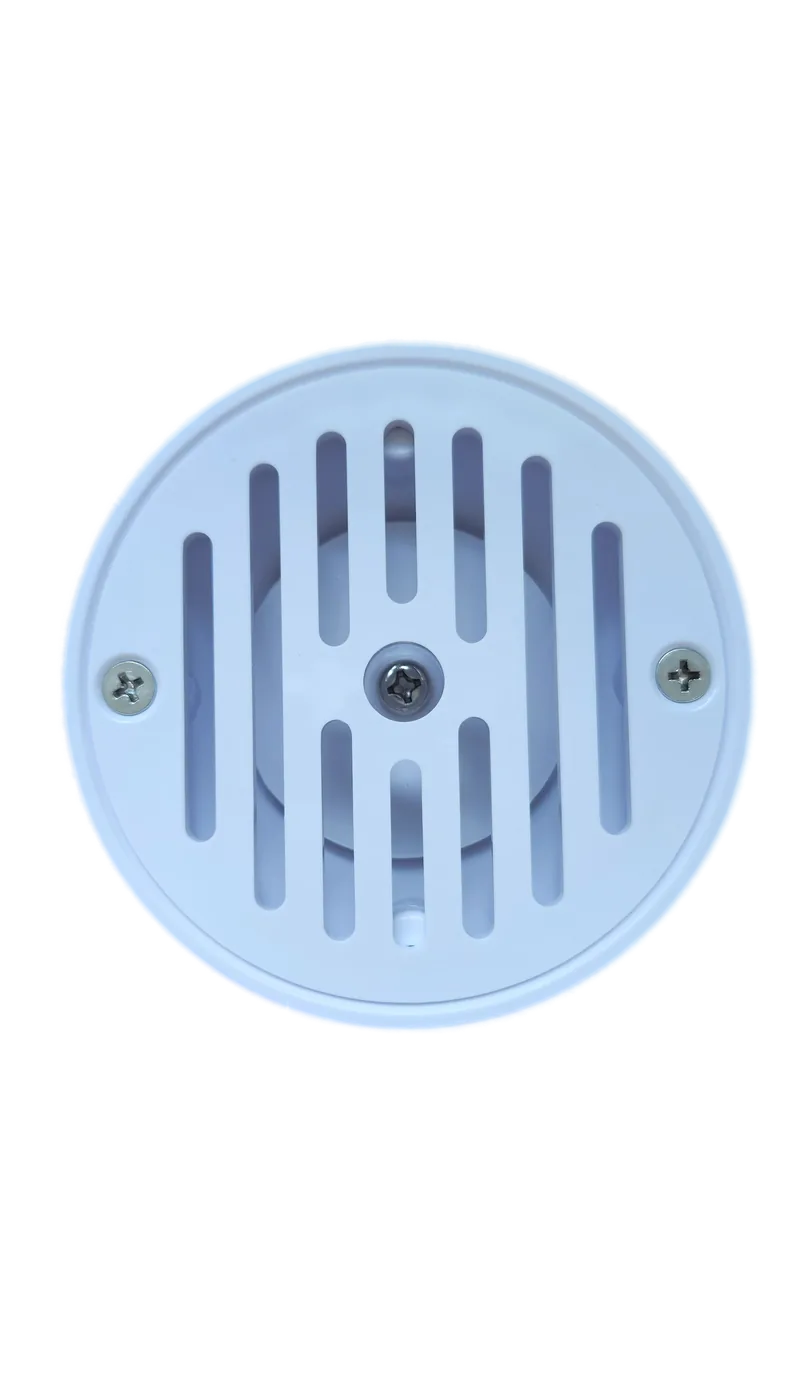

2824 WALL RETURN
그릴형 리턴 피팅
- 외경
- 108mm
- 높이
- 66mm
- 연결부
- 58mm

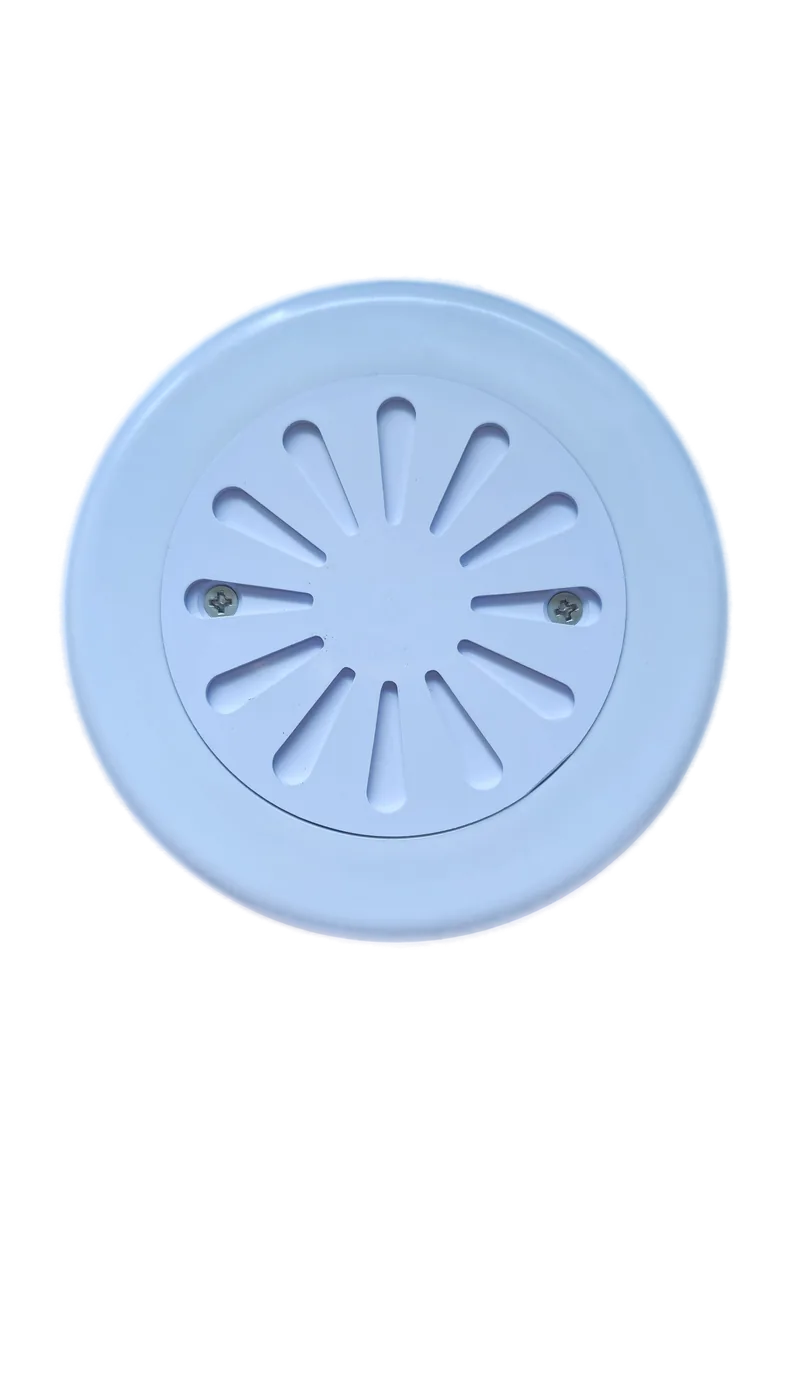

2833 WALL RETURN
원형 리턴 피팅
- 외경
- 103mm
- 높이
- 53mm
- 나사 외경
- 58mm

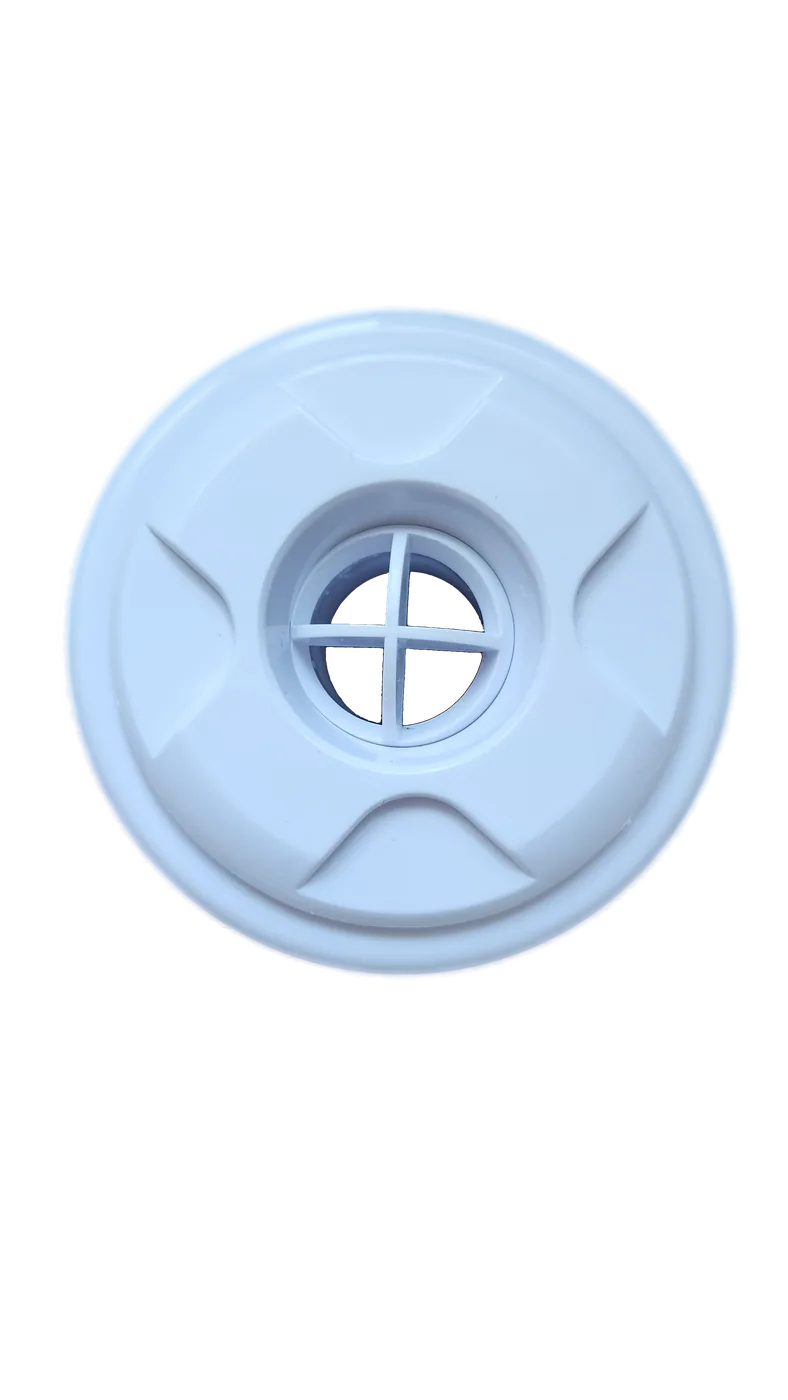

2844 EYE BALL JET
격자형 아이볼젯
- 외경
- 103mm
- 높이
- 58mm
- 연결
- 50A 소켓

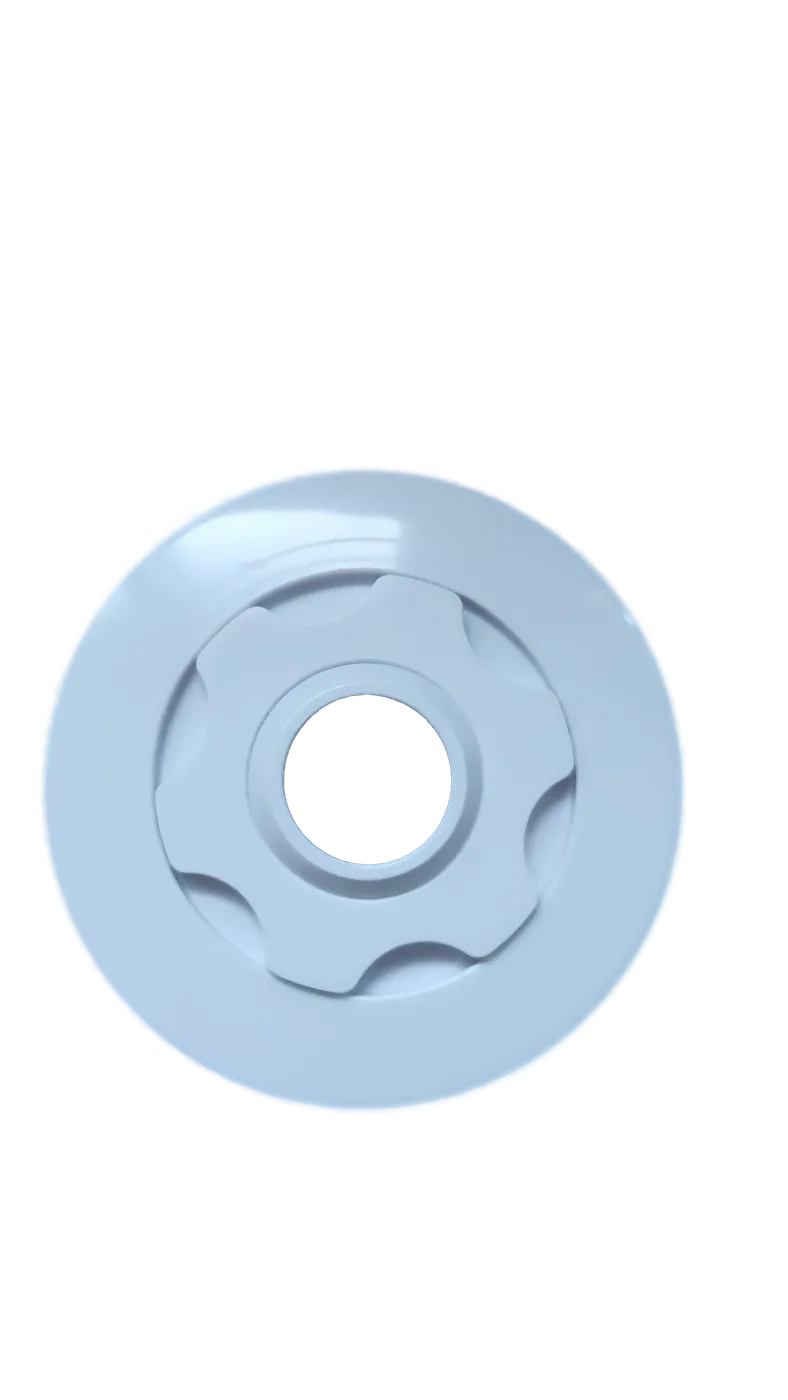

2855 EYE BALL JET
개방형 아이볼젯
- 외경
- 100mm
- 높이
- 66.5mm
- 연결부
- 58mm
INSTALLATION STANDARD
마감 후에도 누수 없이
정비 가능한 시공
피팅은 작은 부품이지만 순환 불균형과 누수, 마감 파손을 좌우하므로 구조체 공사 단계부터 위치를 정해야 합니다.
40A 본드 접합
PVC 전용 본드를 도포해 끝까지 삽입하고 접합면의 수분과 이물질을 제거합니다.
50A 실리콘 접합
소켓 또는 엘보 연결부의 유격을 방수 실리콘으로 채우고 충분히 양생합니다.
마감 공간 확보
타일·도막 등 최종 마감 두께와 내부 배관 연결 공간을 함께 확보합니다.
통수·누수 시험
접합부가 완전히 양생된 뒤 통수하고 압력과 누수 여부를 확인합니다.
POOL FITTING CONSULTING
구조체 공사 전에 피팅 위치와 배관을 검토하세요
수영장 도면과 마감 방식, 배관 구경을 알려주시면 모델과 설치 위치를 함께 검토합니다.
