01단상
NEO-021HC1
- 외기 26℃ 난방능력
- 20.99 kW
- COP
- 7.50
NEO POOL HEAT PUMP
사계절 온수 수영장을 위한
고효율 NEO 히트펌프
풀빌라·펜션·호텔 수영장의 규모와 사용 환경을 분석하여 적합한 난방용량과 시스템 구성을 제안합니다.
- 4모델 구성
- 1Ø · 3Ø단상·삼상 선택
- -15℃저온 성능자료 제공
NEO PRODUCT LINEUP
현장의 전원과 필요 난방용량에 맞춘
4가지 모델 구성
같은 수영장 크기라도 지역, 목표수온, 가열시간과 풀커버 사용 여부에 따라 필요한 용량은 달라집니다.
02단상
NEO-030HC1
- 외기 26℃ 난방능력
- 28.90 kW
- COP
- 7.23
03삼상
NEO-030HC3
- 외기 26℃ 난방능력
- 28.90 kW
- COP
- 7.23
04삼상
NEO-042HC3
- 외기 26℃ 난방능력
- 39.78 kW
- COP
- 7.04
난방능력과 COP는 첨부된 모델별 성능자료의 외기 26℃ 측정값을 기준으로 표기했습니다.
KEY FEATURES
설치 환경과 실제 운영을 고려한
핵심 기능
제품의 한 가지 수치보다 제어, 열교환, 토출 방향과 유지관리 조건을 함께 확인합니다.

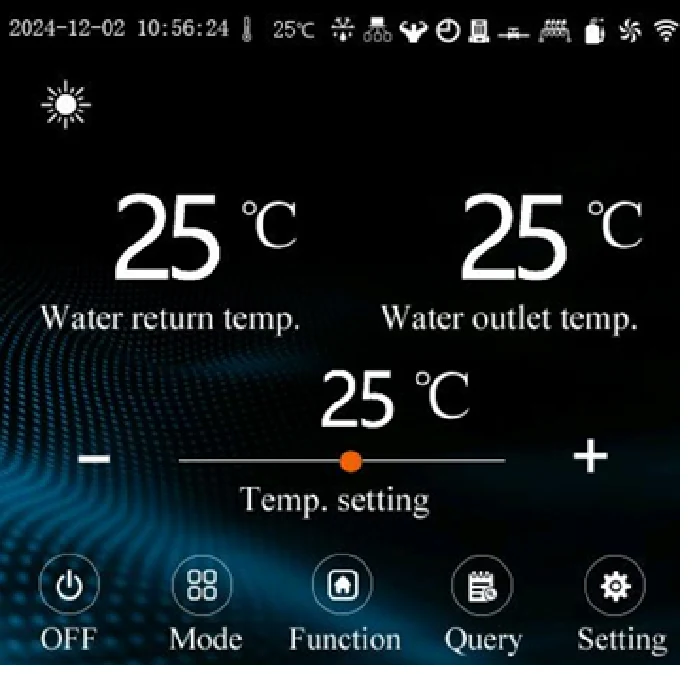

디지털 터치 디스플레이
현재 수온, 출수온도, 설정온도와 운전 상태를 한 화면에서 확인하고 주요 기능을 조정합니다.
Wi-Fi 원격제어
스마트폰에서 운전 상태, 전원, 모드와 설정온도를 확인·조정할 수 있도록 구성합니다.

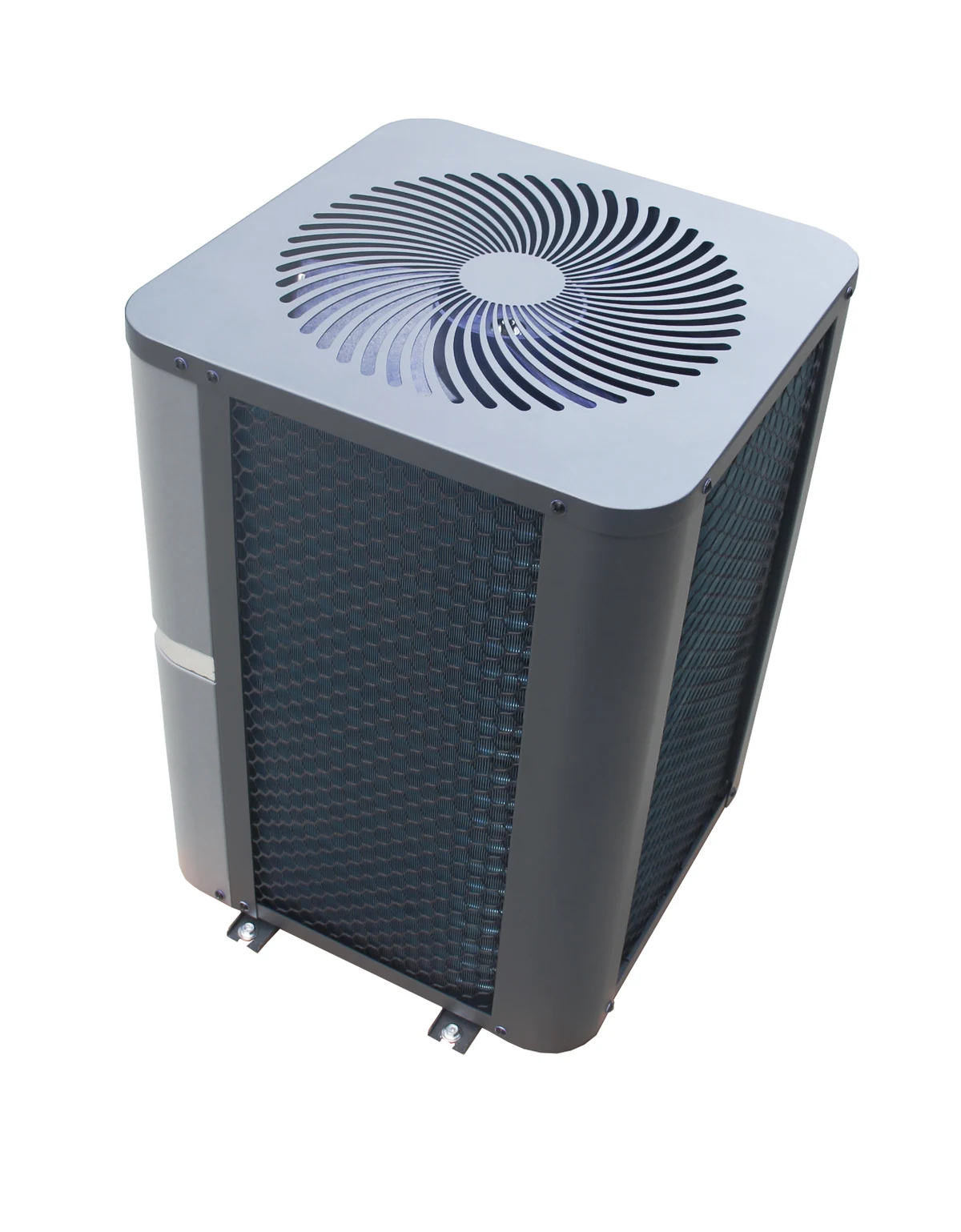

상부 토출 구조
보행 방향으로 찬바람이 직접 향하는 상황과 토출 공기의 재순환을 줄이는 데 유리합니다.
슬림한 외형
협소한 외부 공간에서도 배관과 점검 동선을 함께 검토해 설치 위치를 계획할 수 있습니다.
미쓰비시 컴프레서
제공된 제품 사양자료에 기재된 미쓰비시 컴프레서를 적용한 모델 구성입니다.
티타늄 열교환기
수영장수와 접촉하는 열교환부의 내식성을 고려한 티타늄 열교환기 사양입니다.
상부 토출형도 제조사 권장 이격거리와 흡·배기 공간을 확보해야 하며, 최종 설치 위치는 현장 조건과 점검 동선을 함께 검토해야 합니다.
MODEL COMPARISON
NEO 히트펌프
모델별 주요 사양
NEO-030HC1과 NEO-030HC3은 동일한 본체 사양을 기반으로 하며, 현장 전원 조건에 따라 단상·삼상 모델을 선택합니다.
| 구분 | NEO-021HC1 | NEO-030HC1 | NEO-030HC3 | NEO-042HC3 |
|---|---|---|---|---|
| 전원 | 단상 | 단상 | 삼상 | 삼상 |
| 난방능력 | 20.99 kW | 28.90 kW | 28.90 kW | 39.78 kW |
| 소비전력 | 2.80 kW | 4.00 kW | 4.00 kW | 5.65 kW |
| COP | 7.50 | 7.23 | 7.23 | 7.04 |
| 정격전류 | 13.9 A | 7.7 A | 7.7 A | 11.6 A |
| 컴프레서 | 미쓰비시 | 미쓰비시 | 미쓰비시 | 미쓰비시 |
| 냉매 | R32 | R32 | R32 | R32 |
| 열교환기 | 티타늄 | 티타늄 | 티타늄 | 티타늄 |
| 공기 토출 | 상부 토출 | 상부 토출 | 상부 토출 | 상부 토출 |
| 권장 순환유량 | 6.5 m³/h | 9 m³/h | 9 m³/h | 14 m³/h |
| 외기 운전범위 | -15~43℃ | -15~43℃ | -15~43℃ | -15~43℃ |
| 소음 | 1 m ≤43 dB 10 m ≤26 dB | 1 m ≤44 dB 10 m ≤28 dB | 1 m ≤44 dB 10 m ≤28 dB | 1 m ≤44 dB 10 m ≤28 dB |
| 제품 크기 L×W×H | 650×630×750 mm | 740×720×940 mm | 740×720×940 mm | 740×720×940 mm |
| 제품 중량 | 66 kg | 82 kg | 82 kg | 110 kg |
| 방수등급 | IPX4 | IPX4 | IPX4 | IPX4 |
단상NEO-021HC1
- 난방능력 / COP
- 20.99 kW / 7.50
- 소비전력 / 정격전류
- 2.80 kW / 13.9 A
- 컴프레서 / 냉매
- 미쓰비시 / R32
- 열교환기 / 토출
- 티타늄 / 상부 토출
- 유량 / 운전범위
- 6.5 m³/h / -15~43℃
- 크기 / 중량 / 방수
- 650×630×750 mm / 66 kg / IPX4
- 소음
- 1 m ≤43 dB / 10 m ≤26 dB
단상NEO-030HC1
- 난방능력 / COP
- 28.90 kW / 7.23
- 소비전력 / 정격전류
- 4.00 kW / 7.7 A
- 컴프레서 / 냉매
- 미쓰비시 / R32
- 열교환기 / 토출
- 티타늄 / 상부 토출
- 유량 / 운전범위
- 9 m³/h / -15~43℃
- 크기 / 중량 / 방수
- 740×720×940 mm / 82 kg / IPX4
- 소음
- 1 m ≤44 dB / 10 m ≤28 dB
삼상NEO-030HC3
- 난방능력 / COP
- 28.90 kW / 7.23
- 소비전력 / 정격전류
- 4.00 kW / 7.7 A
- 컴프레서 / 냉매
- 미쓰비시 / R32
- 열교환기 / 토출
- 티타늄 / 상부 토출
- 유량 / 운전범위
- 9 m³/h / -15~43℃
- 크기 / 중량 / 방수
- 740×720×940 mm / 82 kg / IPX4
- 소음
- 1 m ≤44 dB / 10 m ≤28 dB
삼상NEO-042HC3
- 난방능력 / COP
- 39.78 kW / 7.04
- 소비전력 / 정격전류
- 5.65 kW / 11.6 A
- 컴프레서 / 냉매
- 미쓰비시 / R32
- 열교환기 / 토출
- 티타늄 / 상부 토출
- 유량 / 운전범위
- 14 m³/h / -15~43℃
- 크기 / 중량 / 방수
- 740×720×940 mm / 110 kg / IPX4
- 소음
- 1 m ≤44 dB / 10 m ≤28 dB
난방능력과 COP는 정해진 시험조건의 측정값이며, 소음은 제공된 제품 카탈로그의 거리별 수치를 반영했습니다. 실제 성능과 체감 소음은 외기온도, 수온, 습도, 배관 및 설치환경에 따라 달라질 수 있습니다.
PERFORMANCE BY TEMPERATURE
외기온도에 따른
모델별 성능
외기온도가 낮아질수록 난방능력과 COP가 변하므로 겨울철 최저기온을 기준으로 용량을 검토해야 합니다.
단상
NEO-021HC1
첨부 모델별 COP 성능자료
| 외기온도 | 난방능력 | 소비전력 | COP |
|---|---|---|---|
| -15℃ | 4.63 kW | 2.21 kW | 2.10 |
| -7℃ | 5.27 kW | 2.37 kW | 2.22 |
| 2℃ | 6.39 kW | 2.52 kW | 2.54 |
| 7℃ | 7.77 kW | 2.76 kW | 2.81 |
| 15℃ | 15.61 kW | 2.82 kW | 5.53 |
| 26℃ | 20.99 kW | 2.80 kW | 7.50 |
| 32℃ | 22.77 kW | 2.67 kW | 8.52 |
단상
NEO-030HC1
NEO-030HC3과 동일 성능 · 단상 전원
| 외기온도 | 난방능력 | 소비전력 | COP |
|---|---|---|---|
| -15℃ | 6.48 kW | 3.10 kW | 2.09 |
| -7℃ | 7.84 kW | 3.63 kW | 2.16 |
| 2℃ | 9.52 kW | 3.87 kW | 2.46 |
| 7℃ | 11.56 kW | 4.04 kW | 2.86 |
| 15℃ | 21.29 kW | 4.22 kW | 5.05 |
| 26℃ | 28.90 kW | 4.00 kW | 7.23 |
| 32℃ | 30.04 kW | 3.88 kW | 7.75 |
삼상
NEO-030HC3
첨부 모델별 COP 성능자료
| 외기온도 | 난방능력 | 소비전력 | COP |
|---|---|---|---|
| -15℃ | 6.48 kW | 3.10 kW | 2.09 |
| -7℃ | 7.84 kW | 3.63 kW | 2.16 |
| 2℃ | 9.52 kW | 3.87 kW | 2.46 |
| 7℃ | 11.56 kW | 4.04 kW | 2.86 |
| 15℃ | 21.29 kW | 4.22 kW | 5.05 |
| 26℃ | 28.90 kW | 4.00 kW | 7.23 |
| 32℃ | 30.04 kW | 3.88 kW | 7.75 |
삼상
NEO-042HC3
첨부 모델별 COP 성능자료
| 외기온도 | 난방능력 | 소비전력 | COP |
|---|---|---|---|
| -15℃ | 9.88 kW | 4.75 kW | 2.08 |
| -7℃ | 11.16 kW | 5.12 kW | 2.18 |
| 2℃ | 13.54 kW | 6.02 kW | 2.25 |
| 7℃ | 16.44 kW | 6.52 kW | 2.52 |
| 15℃ | 31.30 kW | 5.76 kW | 5.44 |
| 26℃ | 39.78 kW | 5.65 kW | 7.04 |
| 32℃ | 41.97 kW | 5.59 kW | 7.51 |
CONTROL & INSTALLATION
운전은 간편하게,
설치는 현장 조건에 맞게
01 · WI-FI CONTROL
스마트폰에서 상태 확인과 온도 설정
현장에 가지 않아도 운전 상태와 수온을 확인하고, 전원·운전모드·설정온도를 조정할 수 있도록 지원합니다. 실제 연결 범위와 기능은 설치 모델 및 통신환경에 따라 확인합니다.
02 · TOP DISCHARGE

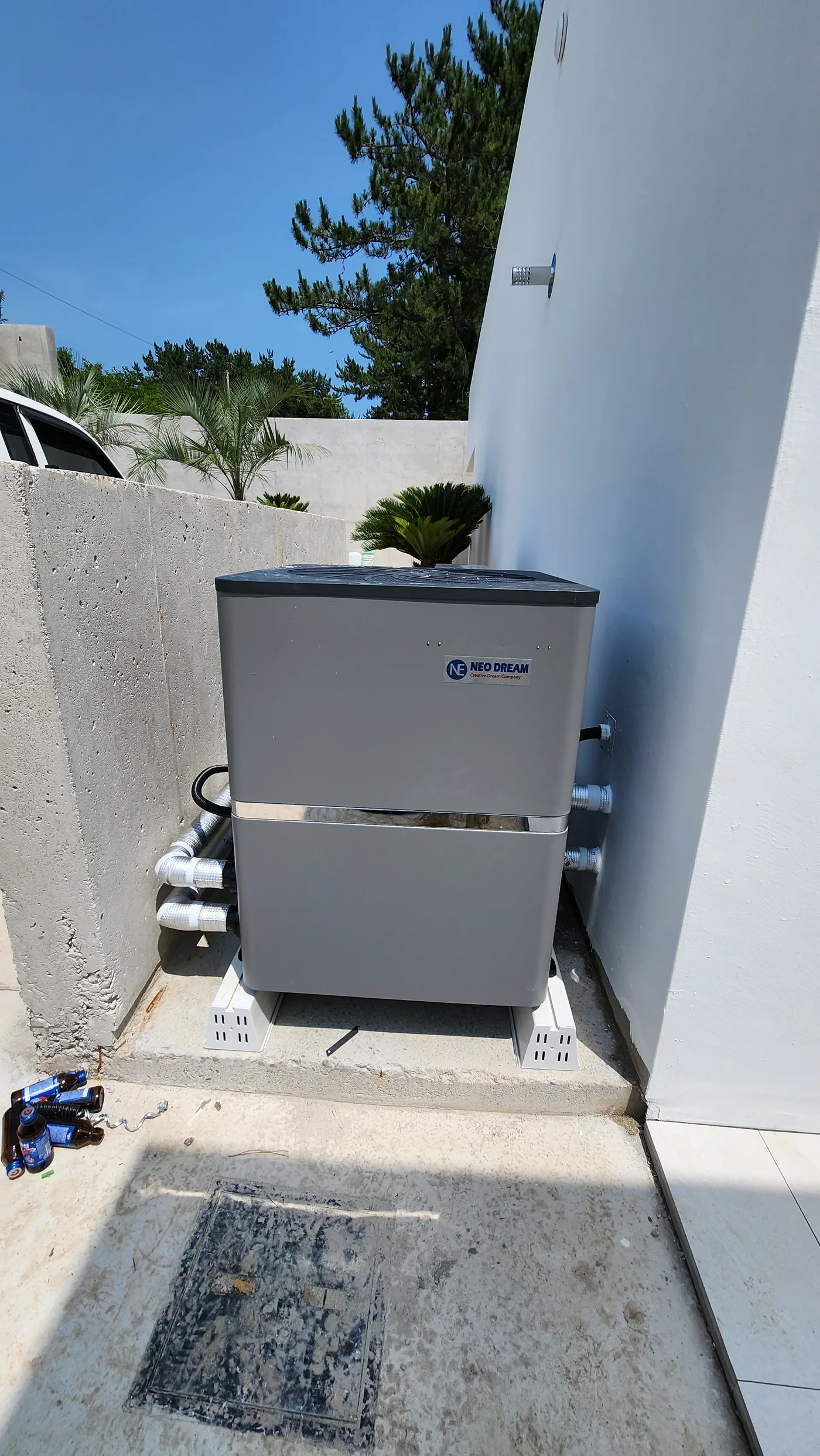

협소한 공간도 흡·배기와 점검 동선을 함께 검토
상부 토출 구조는 측면 보행 동선으로 찬바람이 향하는 상황을 줄이는 데 유리합니다. 다만 장비 간격과 벽체 이격, 상부 개방 공간, 배관과 서비스 공간을 먼저 확인해야 합니다.
INSTALLATION GALLERY
NEO 히트펌프
실제 설치 현장

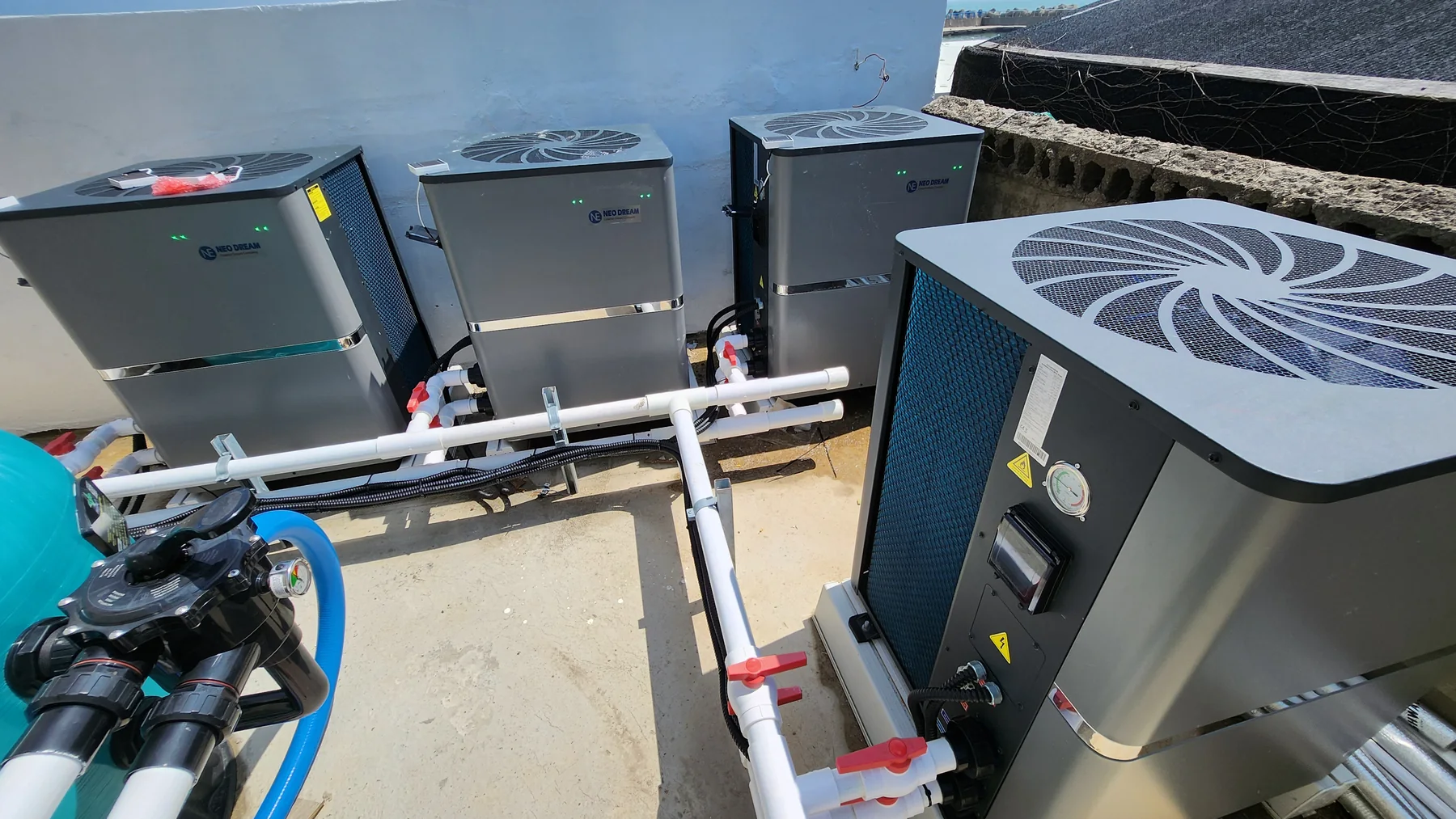

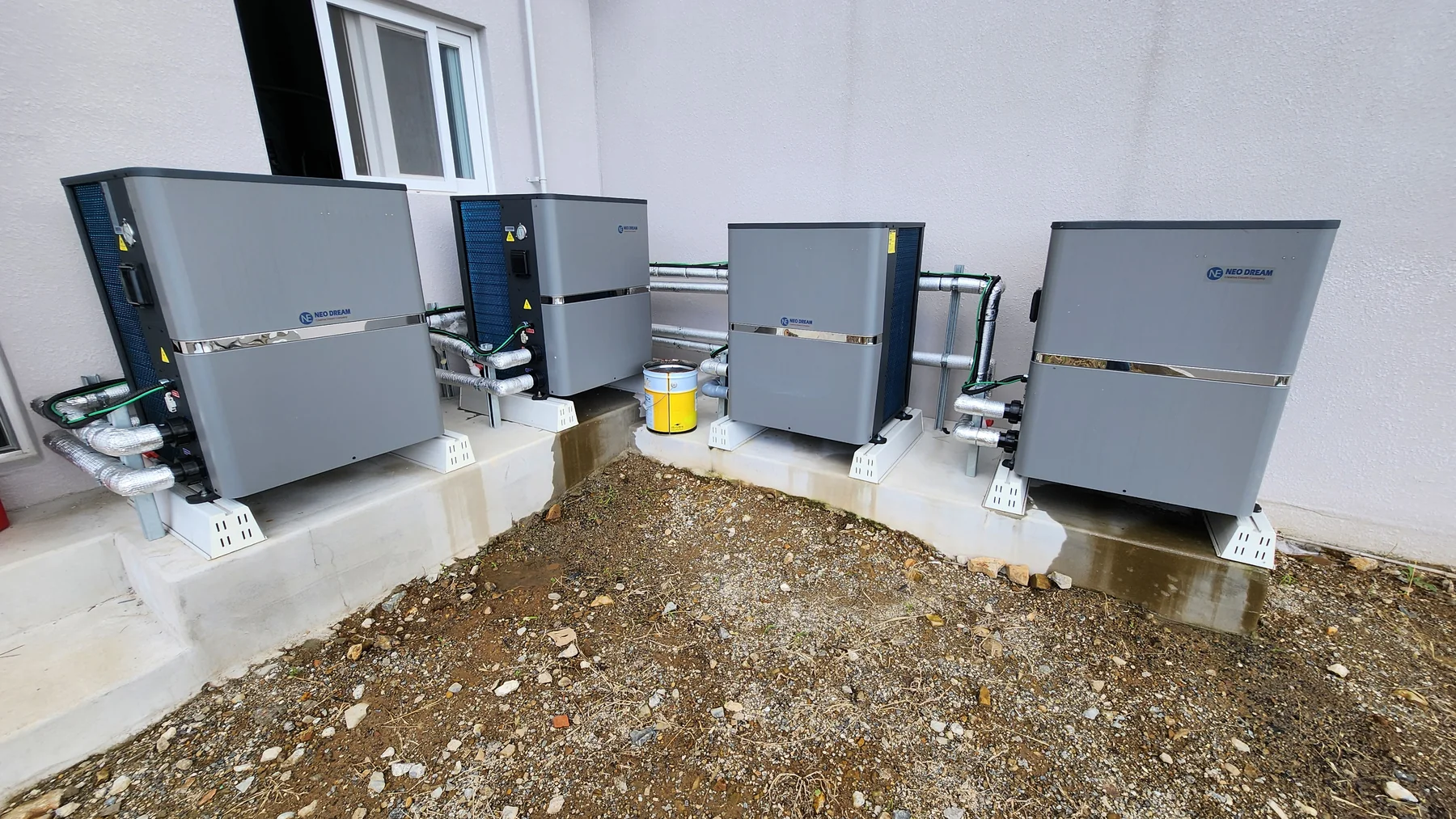

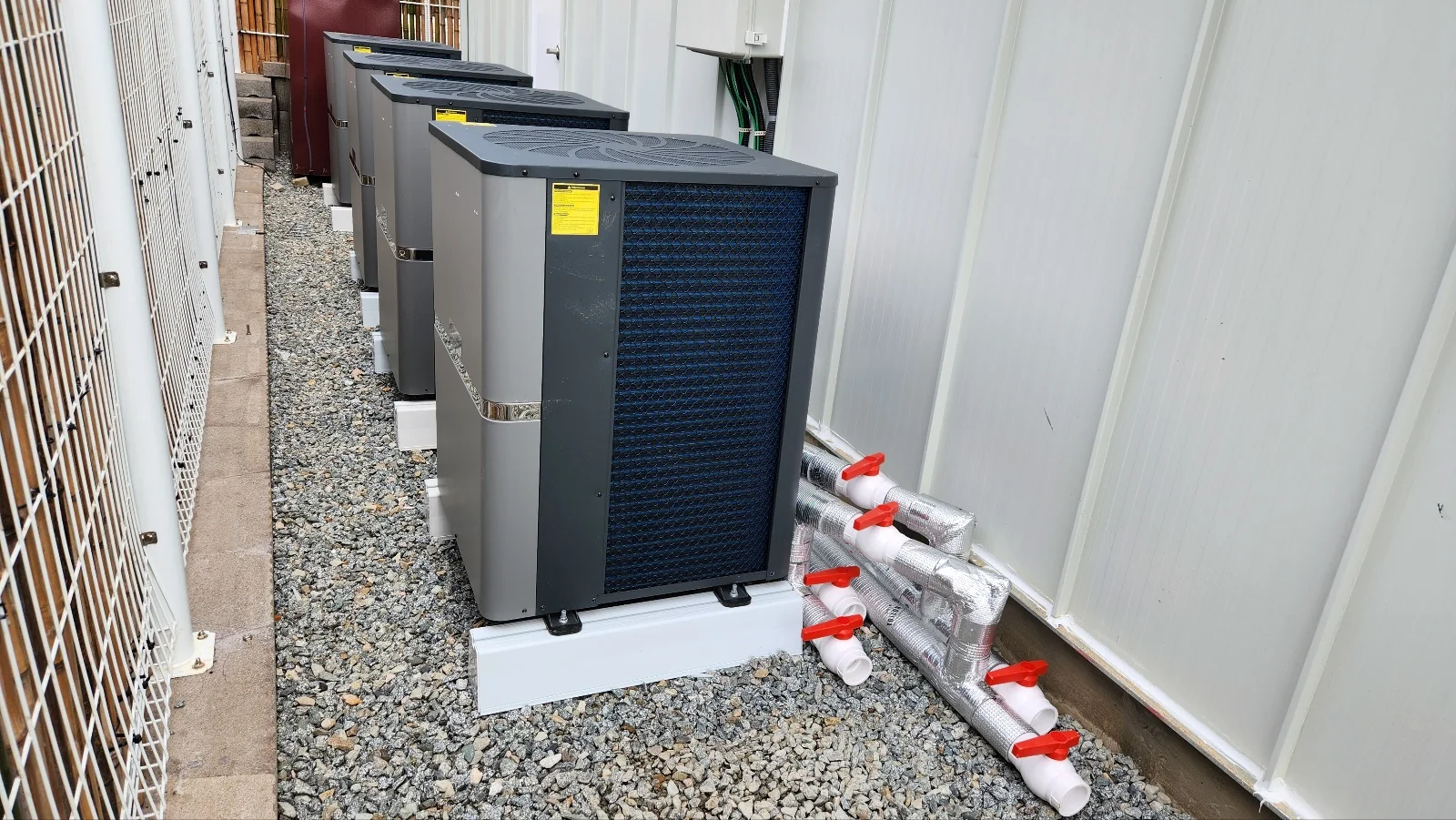

한 대 설치부터 여러 대 병렬 구성까지, 수영장 용량과 기계·배관 조건에 맞춰 설치합니다.
CAPACITY SELECTION GUIDE
히트펌프는 수영장 크기만으로
선정할 수 없습니다
히트펌프는 단순히 수영장 크기만 보고 선정할 수 없습니다. 지역별 최저 외기온도, 목표수온, 가열시간, 표면 열손실, 풀커버 사용 여부, 운전시간을 함께 검토해야 합니다.
- 01수영장 용량
가로·세로·평균 수심과 실제 수량
- 02지역과 최저 외기온도
겨울철 운전조건과 설치 위치
- 03목표수온과 가열시간
초기 승온 시간과 유지운전 기준
- 04실내·실외 및 열손실
수면·벽체·환기와 바람 조건
- 05풀커버와 운영시간
덮개 사용 여부와 일일 운전계획
- 06전원과 배관 조건
단상·삼상 전원, 순환유량과 배관 구성
HEAT PUMP CONSULTING
수영장 크기만 알려주셔도
기본 용량 검토를 도와드립니다.
확인 가능한 항목부터 알려주시면 부족한 조건은 상담 과정에서 함께 정리합니다.
상담 시 확인하면 좋은 정보
- 지역
- 수영장 가로·세로·수심
- 실내 또는 실외
- 목표수온
- 희망 가열시간
- 풀커버 사용 여부
- 단상·삼상 전원 조건
- 연락처
