열원 분리
수영장 물이 가스온수기나 보일러 내부로 직접 들어가지 않도록 분리합니다.
WHY HEAT EXCHANGER
열교환기 하나가 아니라
전체 순환조건을 봅니다
보일러와 수영장을 단순히 연결하면 부식과 유량저하, 반복 고장의 원인이 될 수 있습니다. 열원·배관·펌프·제어를 함께 검토합니다.
내구성 보호
약품과 스케일로 인한 열원 장비 내부의 부식 위험을 줄입니다.
적정 유량
수영장 규모와 배관저항을 고려해 필요한 순환유량을 검토합니다.
빠른 온도상승
열교환과 순환이 원활하게 이루어지도록 배관과 장비를 구성합니다.
자동 온도제어
설정온도와 실제 수온의 차이에 맞춰 열원이 자동 운전되도록 구성합니다.
FIELD-BASED DESIGN
현장 조건에 맞춰
선정하고 연결합니다
수영장 용량 확인
수량과 목표수온, 가열시간을 기준으로 필요한 열량을 검토합니다.
열원 조건 확인
보일러·가스온수기 등 기존 열원의 용량과 운전조건을 확인합니다.
순환유량 검토
펌프 성능과 여과저항, 배관 길이와 구경을 함께 확인합니다.
전용 열교환기 적용
수영장수와 접촉하는 장비의 재질과 사용환경을 고려합니다.
배관 재구성
불필요한 저항과 우회 흐름을 줄이도록 배관과 밸브를 정리합니다.
자동운전 설정
온도차에 따라 열원과 순환설비가 작동하도록 제어를 구성합니다.
SYSTEM CONNECTION
열원과 수영장 순환배관을
서로 분리해 연결합니다
열교환기를 기준으로 열원측과 수영장측 회로를 나누고, 각 회로가 필요한 유량을 확보하도록 구성합니다.
- 01보일러·온수기
열원측 온수를 공급
- 02전용 열교환기
두 회로를 분리해 열만 전달
- 03여과·순환설비
수영장 물을 안정적으로 순환
- 04수영장 복귀
가열된 물을 인렛으로 공급

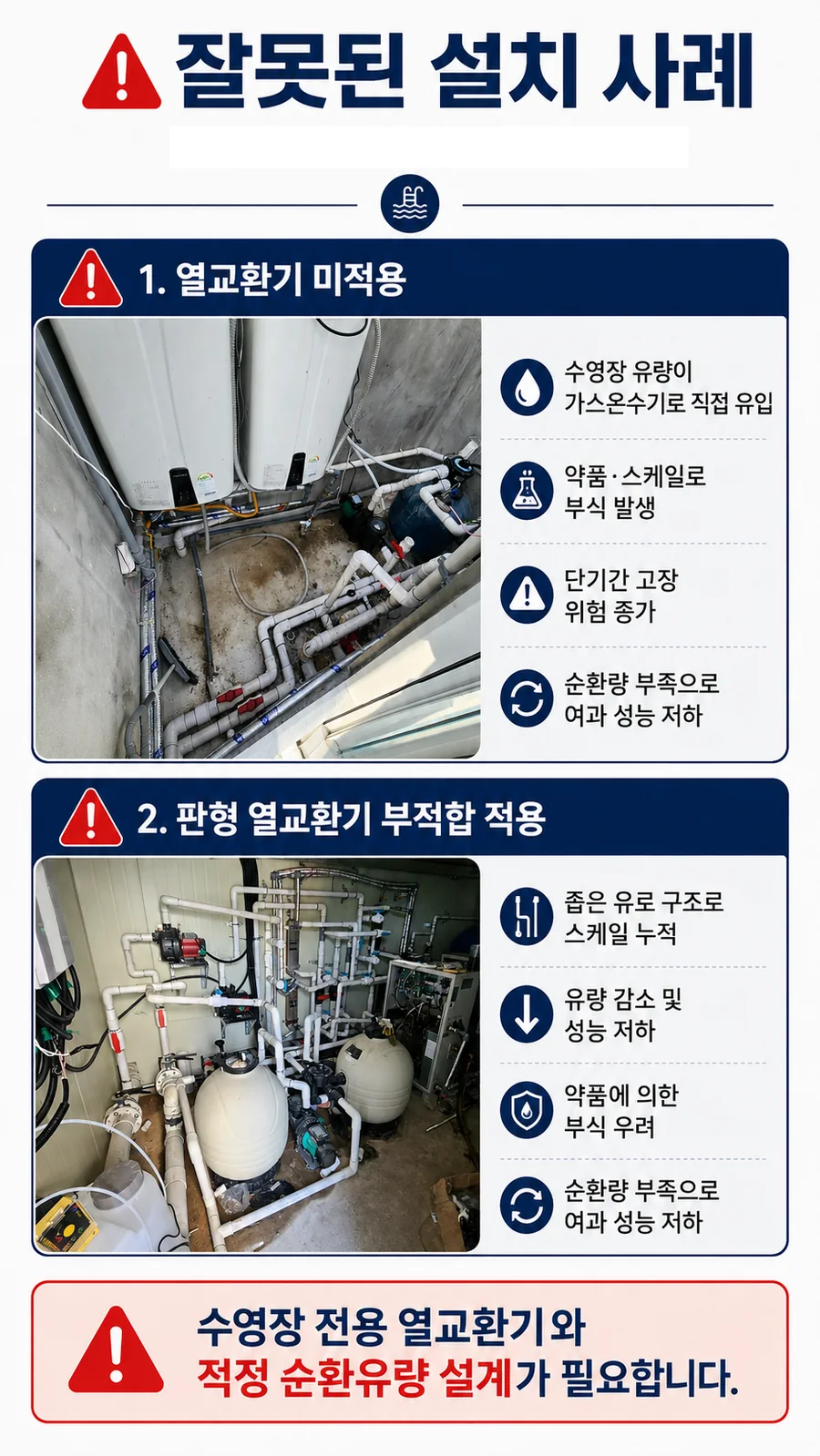

INCORRECT INSTALLATION
잘못된 열원 연결은
반복 고장의 원인이 됩니다
열교환기 미적용과 부적합한 장비·유로는 부식, 스케일, 유량감소와 여과성능 저하로 이어질 수 있습니다.
SYSTEM IMPROVEMENT
문제가 반복되는 현장은
배관부터 다시 확인합니다
장비 하나만 교체하지 않고 기존 기계실, 배관 구경과 흐름, 여과·순환 상태를 확인해 개선범위를 결정합니다.
진단부터 시운전까지
원인을 확인하고 개선합니다
수질, 여과, 순환과 난방 문제는 서로 연결되어 있습니다. 각 장비와 배관의 역할을 확인한 뒤 필요한 부분을 다시 구성합니다.
- 기존 열원과 장비 상태 분석
- 필요 유량과 배관 구경 검토
- 수영장 전용 열교환기 적용
- 온도차 자동운전과 시운전
HEAT EXCHANGER CONSULTING
열교환기만 고르기 전에
현장의 유량과 배관을 먼저 확인합니다.
신규 설치부터 잘못 연결된 온수기·열교환기·순환배관 개선까지 현장 조건에 맞는 방법을 제안합니다.
상담 시 확인하면 좋은 정보
- 지역과 수영장 용량
- 실내 또는 실외
- 목표수온과 운영시간
- 기존 보일러·온수기 정보
- 순환펌프와 여과기 정보
- 기존 배관 구경
- 현재 발생하는 문제
- 기계실과 배관 사진
기존 설비 사진을 함께 보내주시면 열교환기와 배관 개선범위 검토에 도움이 됩니다.
