PROJECT CASE
남해 다온해 풀빌라 수영장 설비 개선 사례
부족한 순환유량과 잘못된 열원 연결을 확인하고 전용 열교환기, 여과·순환 배관과 자동제어를 현장 조건에 맞게 다시 구성했습니다.
온수 수영장여과 설비배관·설비 보완리모델링
- 현장 지역
- 경남 남해
- 시설 유형
- 풀빌라
- 공사 구분
- 수영장 설비 개선·리모델링
- 시공 시기
- 원문 상세 확인 필요
01
현장 상황과 요청
기존 설비에서 여과와 순환이 원활하지 않고 수온 유지 방식에도 개선이 필요한 현장이었습니다. 네오드림은 장비 한 대만 교체하지 않고 배관 구경과 열원 연결, 제어 방식을 함께 확인했습니다.
02
현장 검토사항

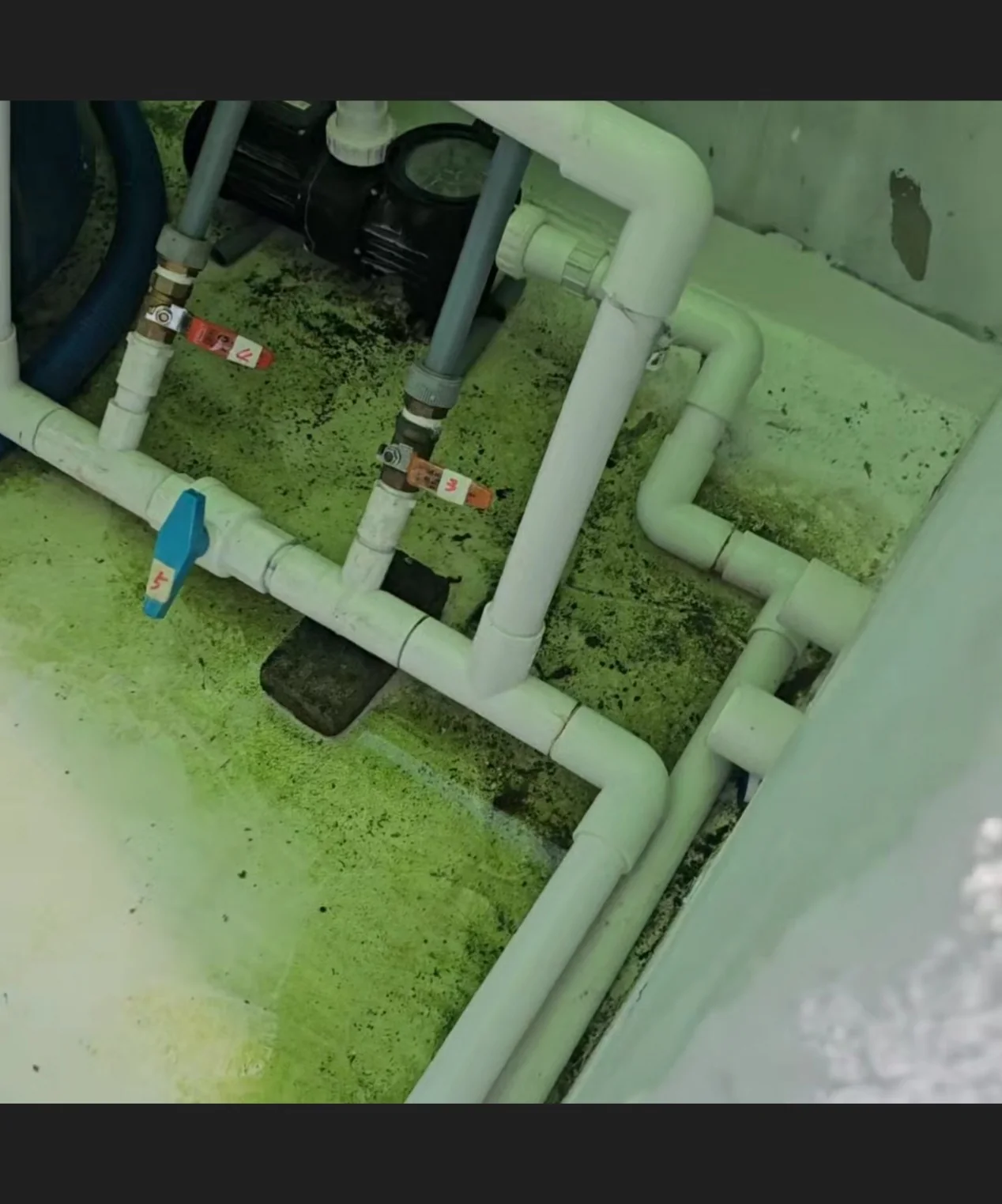

- 20A 소구경 배관으로 필요한 순환유량을 확보하기 어려운 구성

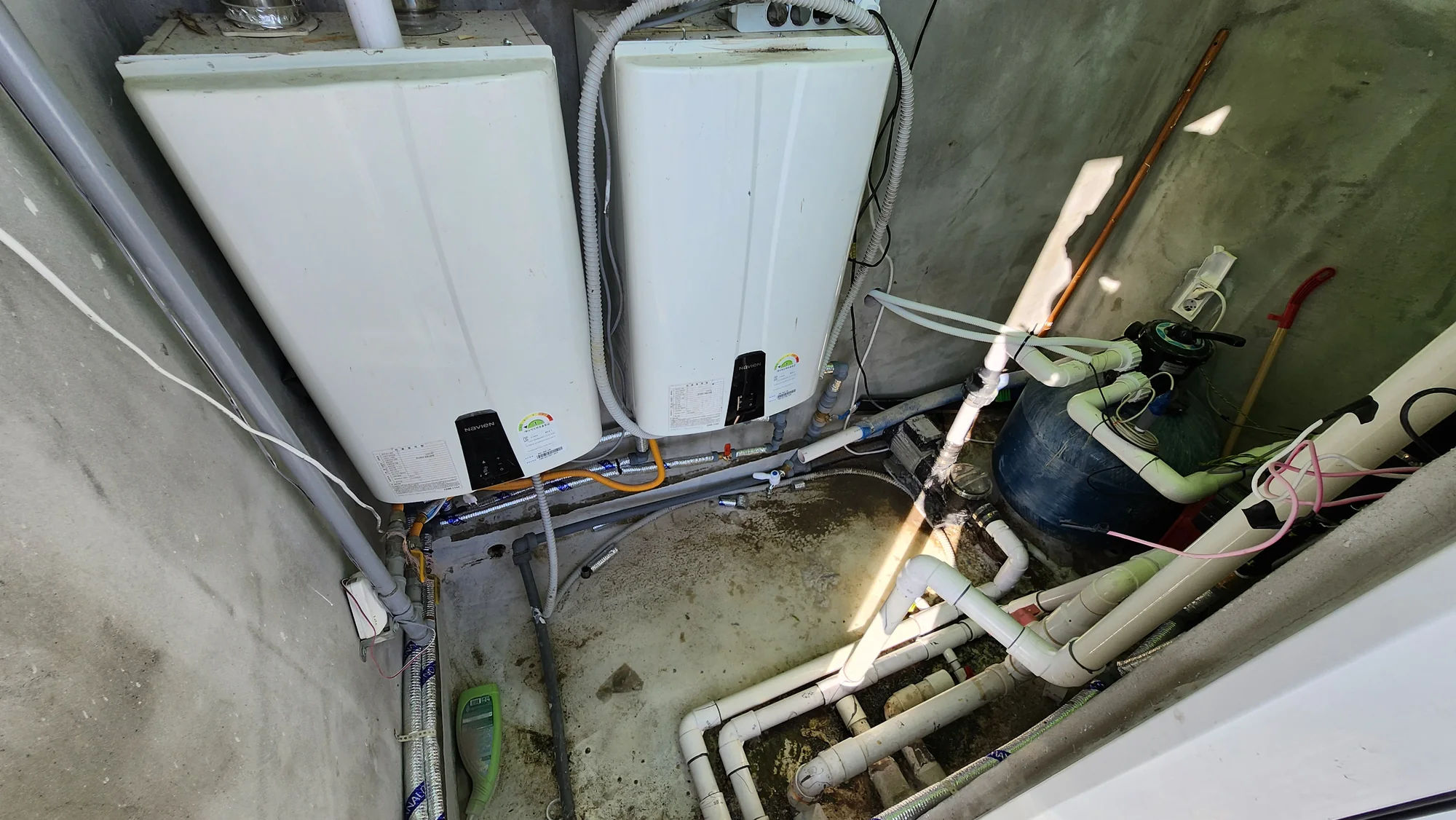

- 수영장수가 가스 온수기 계통과 직접 접촉할 수 있는 연결 방식
- 여과 사이클과 수온 유지 운전이 안정적으로 이어지기 어려운 설비 구성
03
검토 및 설계 방향
수영장 전용 열교환기를 적용해 수영장수와 가스 온수기 계통을 분리하고, 현장에 필요한 순환유량을 기준으로 배관과 장비 연결을 다시 구성했습니다. 온도차에 따라 운전할 수 있도록 자동제어 조건도 함께 검토했습니다.
04
주요 시공 내용

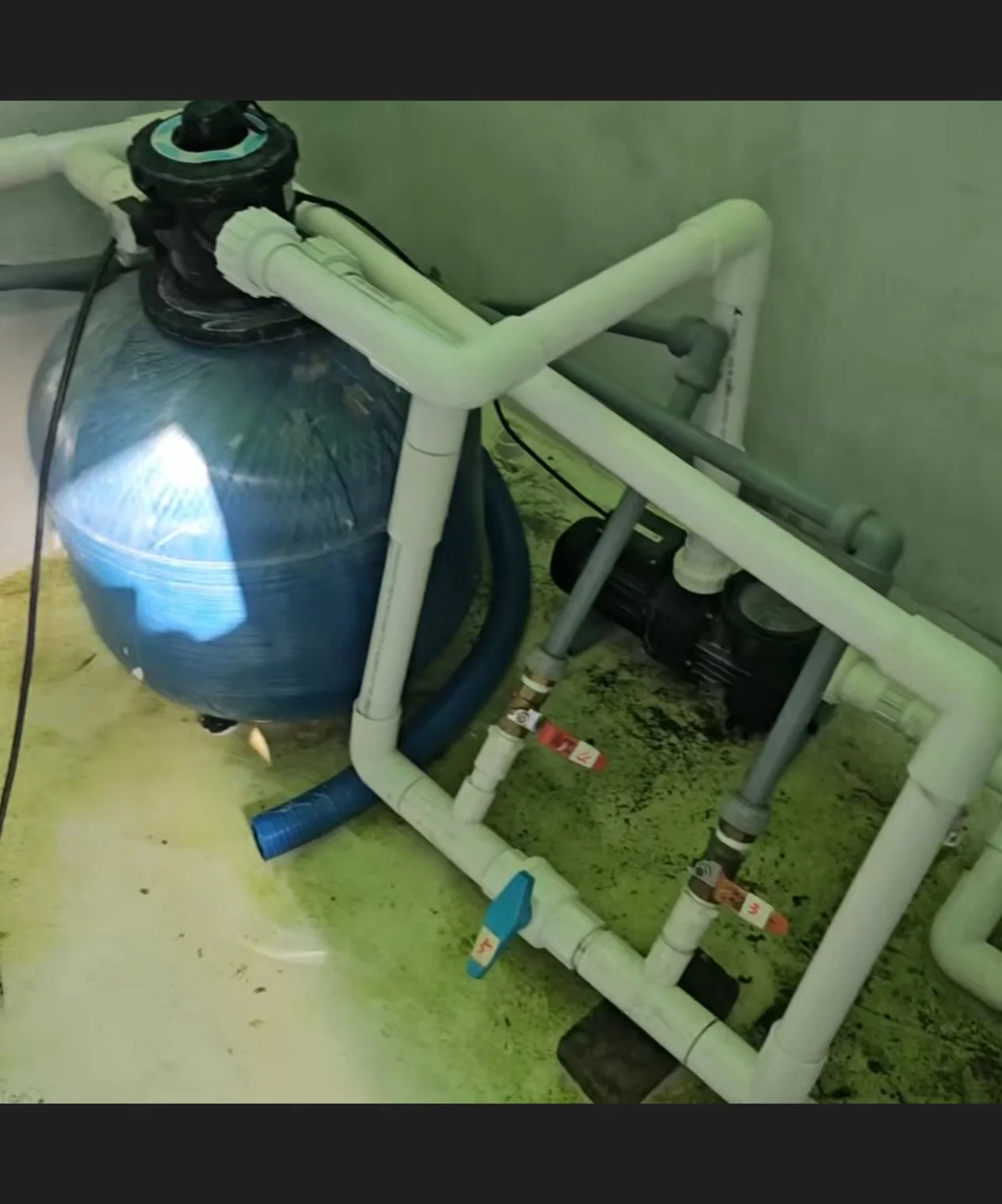

- 기존 여과·순환·난방 설비 진단
- 배관 구경과 연결 구조 재검토
- 수영장 전용 열교환기 적용
- 가스 온수기 계통과 수영장수 분리
- 현장 조건에 맞는 여과·순환 배관 재구성
- 온도차 기반 자동 운전 제어 구성
05
시공 과정
- 01
기존 기계실과 배관 상태 확인
- 02
필요 유량과 열원 연결 방식 검토
- 03
배관 및 장비 재구성
- 04
자동제어 연결
- 05
운전 상태와 순환 상태 점검
06
현장 사진
07
완료 후 확인 사항
- 정상 순환량 확보 여부 확인
- 수영장수와 열원 계통 분리 상태 확인
- 온도차에 따른 자동 운전 상태 확인
현장별 수영장 규모와 배관·열손실 조건, 사용 환경과 관리 방식에 따라 결과가 달라질 수 있어 별도 검토가 필요합니다.
